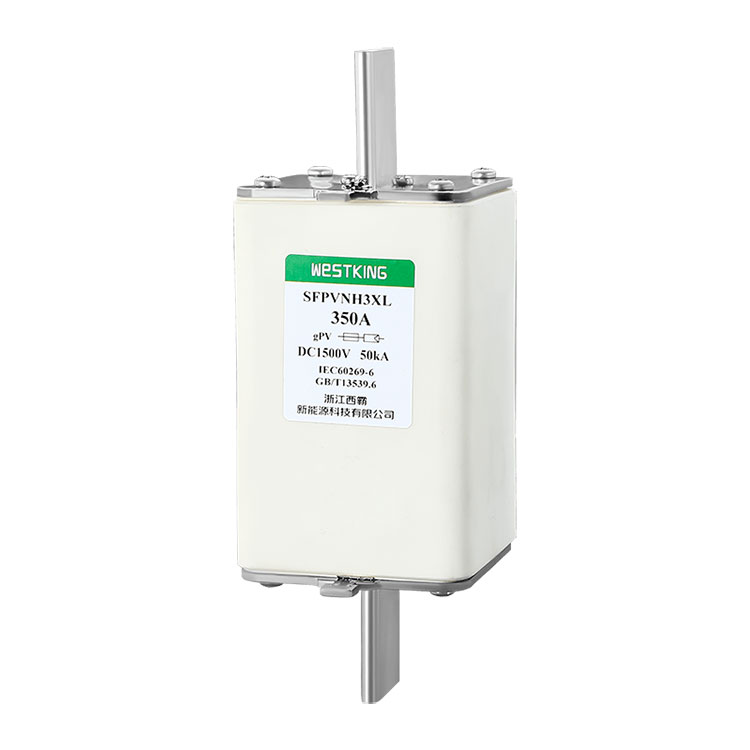

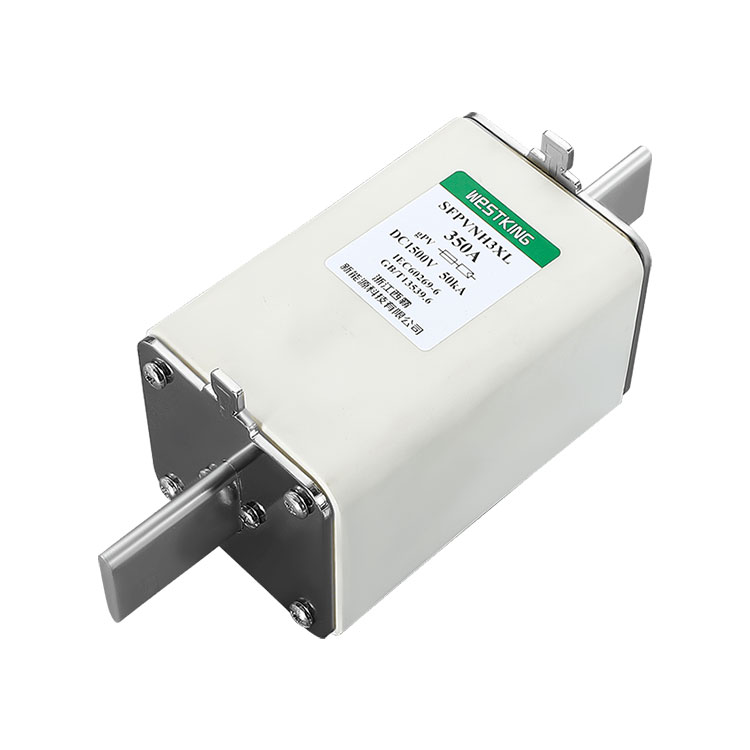

NH3XL GPV 1500VDC saugiklio jungtis

Fotovoltinės energijos gamybos sistemose WESTKING saugikliaiNH3XL GPV 1500VDC saugiklio jungtisvaidina pagrindinį vaidmenį apsaugant grandines ir įrangą nuo galimos žalos, kurią gali sukelti per didelės srovės ir trumpojo jungimo įvykiai. Šie saugikliai plačiai pritaikomi įvairiuose fotovoltinių įrenginių segmentuose, įskaitant elementų eilučių grandines, keitiklio įvesties/išvesties grandines, akumuliatoriaus įkrovimo grandines ir prie tinklo prijungtas inverterių grandines.

Siųsti užklausą

Prekės aprašymas

Fotovoltinės energijos gamybos sistemose WESTKING saugikliaiNH3XL GPV 1500VDC saugiklio jungtisdaugiausia naudojami grandinėms ir įrangai apsaugoti nuo žalos, kurią sukelia viršsrovės ir trumpojo jungimo srovės. Šie saugikliai plačiai naudojami fotovoltinių elementų stygų grandinėse, inverterių įvesties/išvesties grandinėse, akumuliatorių įkrovimo grandinėse ir prie tinklo prijungtose inverterių grandinėse ir kt., siekiant pagerinti sistemos patikimumą ir stabilumą. WESTKING saugikliai yra pagaminti iš aukštos kokybės medžiagų ir išskirtinio meistriškumo, pasižymi dideliu našumu, lengvu montavimu ir kompaktiška konstrukcija, kuri gali patenkinti įvairių scenarijų poreikius.

NH3XL GPV 1500VDC saugiklio jungtisTechniniai duomenys

•Vardinė įtampa:	1500Vdc
•Vardinės srovės:	350A...630A
•Panaudojimo kategorija:	gPV
• Nominali trūkimo galia:	50kA
• Minimalus pertraukimo įvertinimas:	1,35·In
• Nelydanti srovė:	1,13·In
•Laikymo temperatūra:	-40°C ... 90°C
•Darbinė temperatūra :	-40°C ... 85°C

•Kai aplinkos temperatūra viršija 25°C, žr. WESTKING saulės saugiklių temperatūros korekcijos lentelę.

NH3XL GPV 1500VDC saugiklio jungtisStandartai

IEC/EN 60269-1 Saugiklių jungtys – bendrieji reikalavimai

IEC/EN 60269-6 Saulės fotovoltinių sistemų saugiklių jungtys

UL248-19 Fotovoltinių saugiklių jungtys

Atitinka RoHS reikalavimus

NH3XL GPV 1500VDC saugiklio jungtisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Aukštai įtampai atspari aliuminio oksido keramika

Galimybė nutraukti mažas gedimų sroves

Žemos temperatūros kilimas

Tiksliai štampuotas saugiklio elementas

Mažas energijos suvartojimas

NH3XL GPV 1500VDC saugiklio jungtisPROGRAMOS

Suderinamas su inverteriais ir akumuliatoriaus įkrovimo valdikliais, šis įrenginys užtikrina PV modulių apsaugą ir yra tinkamas kombainų dėžėms.

Tinka naudoti visose fotovoltinėse sistemose, užtikrina apsaugą PV sistemų stygų/masyvo lygiu.

Sertifikatai

• is09001 iatf16949

Kilmė

Kinija

ELEKTROS CHARAKTERISTIKOS

Nominali srovė	I2t(A2s)		Galios praradimas (w) 1,0 colio	Grynas svoris
Nominali srovė	Tirpimas	Išvalymas	Galios praradimas (w) 1,0 colio	Grynas svoris
350A	44000	136000	80	1600 g
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
