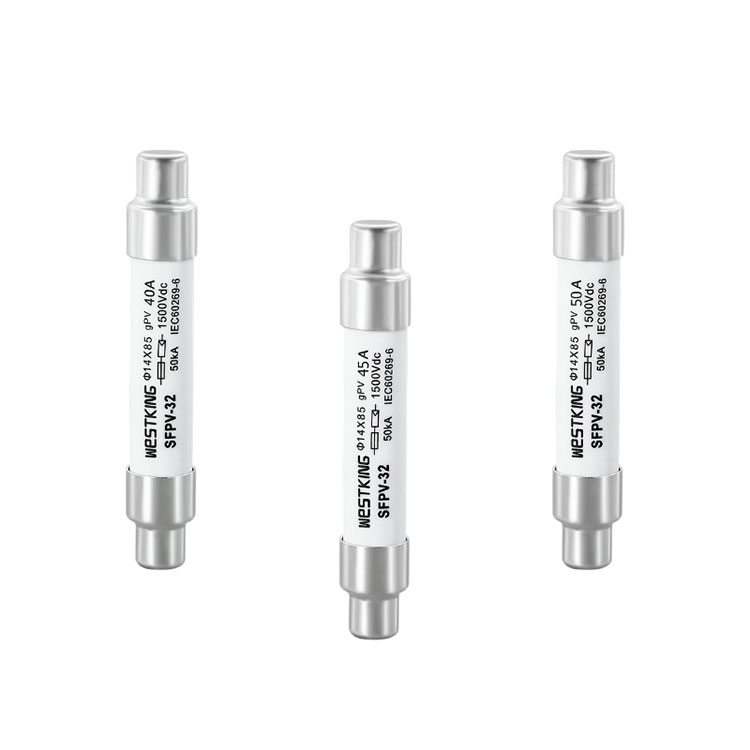

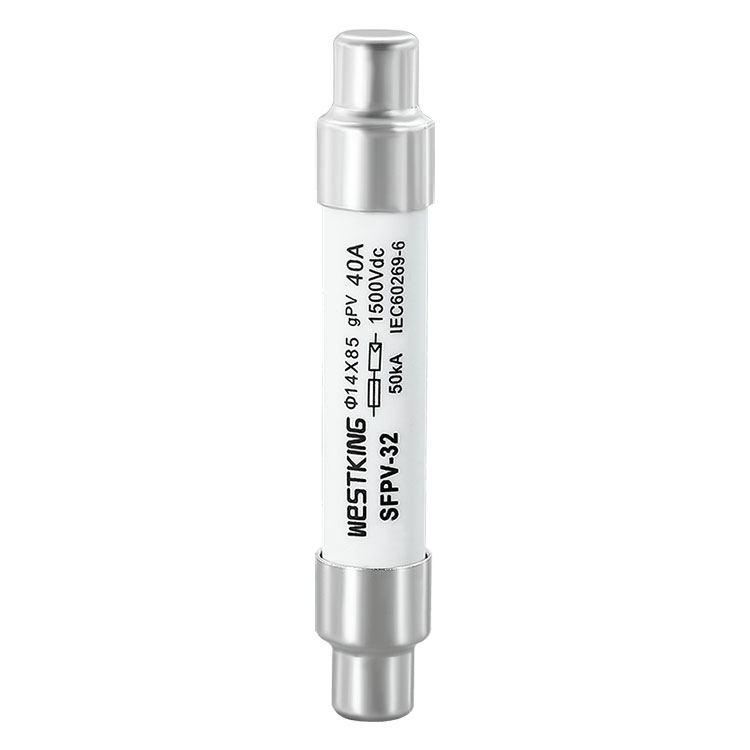

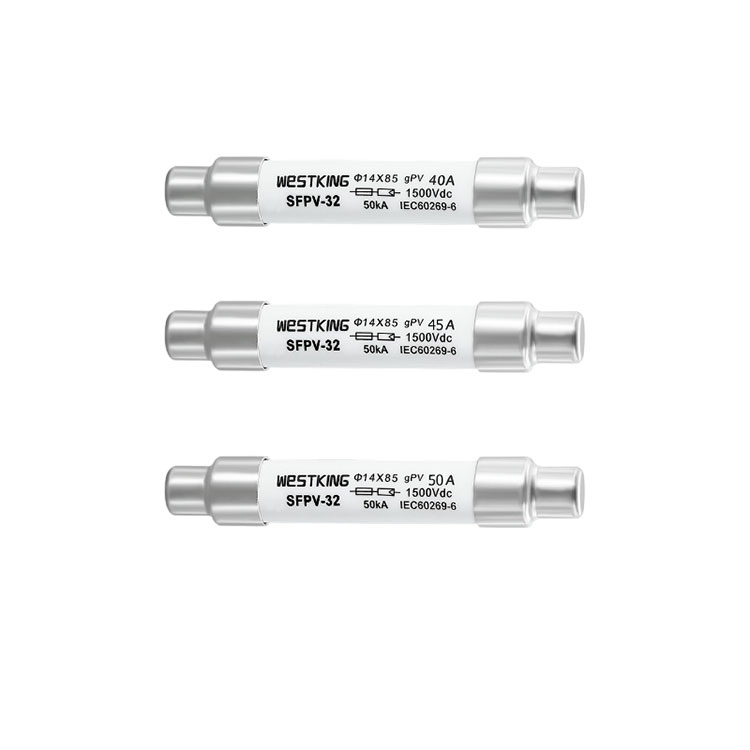

10/14x85 GPV 1500VDC saugiklio jungtis

10/14x85 mm gPV 1500 VDC saugiklio jungties pristatymas10/14x85 GPV 1500VDC saugiklio jungtisžymi dabartinės išplėtimo pratęsimą 10x85 mm saugiklių jungčių serijoje. Maksimali vardinė 50A srovė efektyviai tenkina daugelio didelio masto fotovoltinių elektrinių reikalavimus. Visos saugiklių jungtys turi vienodą 85 mm ilgį ir naudoja SFPV-32BX fotovoltinę bazę, užtikrinančią vientisą suderinamumą su esama 10x85 mm serija.

Siųsti užklausą

Prekės aprašymas

10/14x85 mm gPV 1500 VDC saugiklio jungtis10/14x85 GPV 1500VDC saugiklio jungtisyra 10x85 mm saugiklio, jungiančio srovės plėtrą, pratęsimas, kurio didžiausia vardinė srovė yra 50 A. Tai atitinka daugelio didelio masto fotovoltinių elektrinių poreikius. Visos saugiklių jungtys yra 85 mm ilgio ir naudoja tą patį fotovoltinį pagrindą SFPV-32BX, kaip ir 10x85 mm

10/14x85 GPV 1500VDC saugiklio jungtisTechniniai duomenys

•Vardinė įtampa:	1500Vdc arba 1200Vdc
•Vardinės srovės:	25A...50A
•Panaudojimo kategorija:	gPV
• Nominali trūkimo galia:	50 kA
• Minimalus pertraukimo įvertinimas:	1,35·In
• Nelydanti srovė:	1,13·In
•Laikymo temperatūra:	-40°C ... 90°C
•Darbinė temperatūra :	-40°C ... 85°C

•Jei aplinkos temperatūra aukštesnė nei 25°C, žr. WESTKING saugiklio temperatūros korekcijos koeficiento lentelę ir vartotojo vadovą.

10/14x85 GPV 1500VDC saugiklio jungtisStandartai

IEC/EN 60269-1 Saugiklių jungtys – bendrieji reikalavimai

IEC/EN 60269-6 Saulės fotovoltinių sistemų saugiklių jungtys

UL248-19 Fotovoltinių saugiklių jungtys

Atitinka RoHS reikalavimus

10/14x85 GPV 1500VDC saugiklio jungtisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Gali būti suaktyvinta žemo daugiklio srovės perkrova

Naudojama didelio aliuminio oksido keramika

Mažas energijos suvartojimas

Saugiklio elementas pritaikytas Toshiba iš Japonijos, su stabilia lydymo charakteristika

10/14x85 GPV 1500VDC saugiklio jungtisPROGRAMOS

Siūlo integruotą PV modulių apsaugą

Idealiai tinka kombainų dėžėms

Tinka naudoti visose fotovoltinėse sistemose

Suteikia PV sistemų eilučių/masyvo lygio apsaugą

Sklandžiai veikia su inverteriais ir akumuliatoriaus įkrovimo valdikliu

Sertifikatai

is09001 iatf16949

TUV CE

Kilmė

Kinija

10/14x85 GPV 1500VDC saugiklio jungtisELEKTROS CHARAKTERISTIKOS

Nominali srovė	I2t(A2s)		Galios praradimas (w) 1,0 colio	Grynas svoris
Nominali srovė	Tirpimas	Išvalymas	Galios praradimas (w) 1,0 colio	Grynas svoris
25A	5	16	0.9	31g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

t-I charakteristikos

Matmenys (mm)

Suderinami FUSE pagrindai

temperatūros korekcijos koeficientų diagrama

Apibūdinimas:

1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.

2. Leidžiamos naudojimo sąlygos yra nuo -40°C iki 85°C.

3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.

Saulės fotovoltinės energijos gamybos ir didelio masto fotovoltinių elektrinių srityje WESTKING aukštos kokybės saugikliai atlieka lemiamą vaidmenį. Kaip Kinijos saugiklių pramonės atstovas, WESTKING siūlo seriją saugiklių, tinkamų fotovoltinėms sistemoms, užtikrinančius puikią apsaugą ir patikimumą. Šie saugikliai daugiausia naudojami apsaugoti fotovoltinius modulius, keitiklius, kabelius ir paskirstymo sistemas, turinčias greito lydymosi charakteristikas, kurios apsaugo nuo įrangos sugadinimo ir saugos pavojų. Be to, WESTKING saugikliai turi mažą lydymosi srovę, todėl sumažėja sistemos gedimų dažnis. Didelio masto fotovoltinės elektrinės, renkantis tinkamus saugiklius, turi atsižvelgti į tokius veiksnius kaip saugiklių talpa, vardinė įtampa ir lydymosi greitis. WESTKING saugikliai efektyviai sumažina gedimų nuostolius ir pagerina energijos gamybos efektyvumą. Praktikoje būtina reguliariai tikrinti ir pakeisti saugiklius. Vystantis pasaulinei fotovoltinės energijos gamybos pramonei, augs aukštos kokybės saugiklių paklausa. Būdama pirmaujanti saugiklių gamintoja Kinijoje, WESTKING nuolat gerins gaminio veikimą, kad atitiktų fotovoltinių saugiklių, naudojamų sudėtingesnėmis darbo sąlygomis, poreikius.
