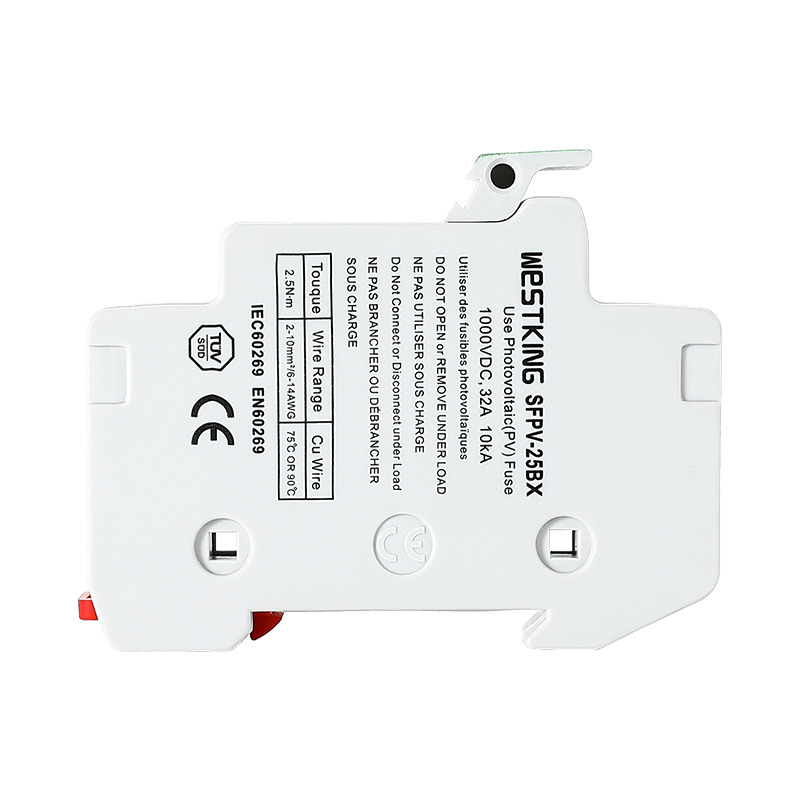

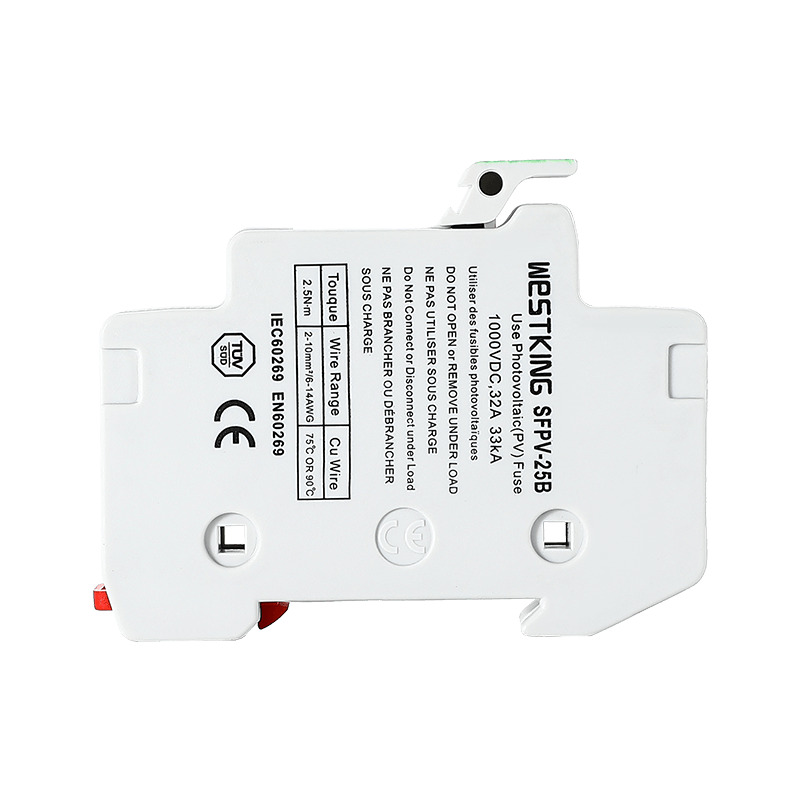

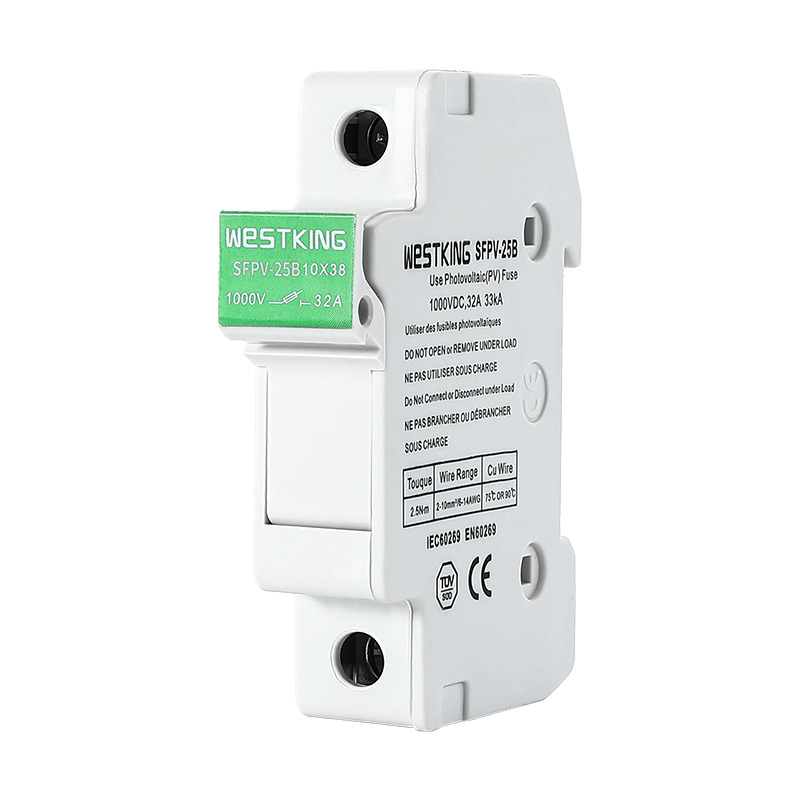

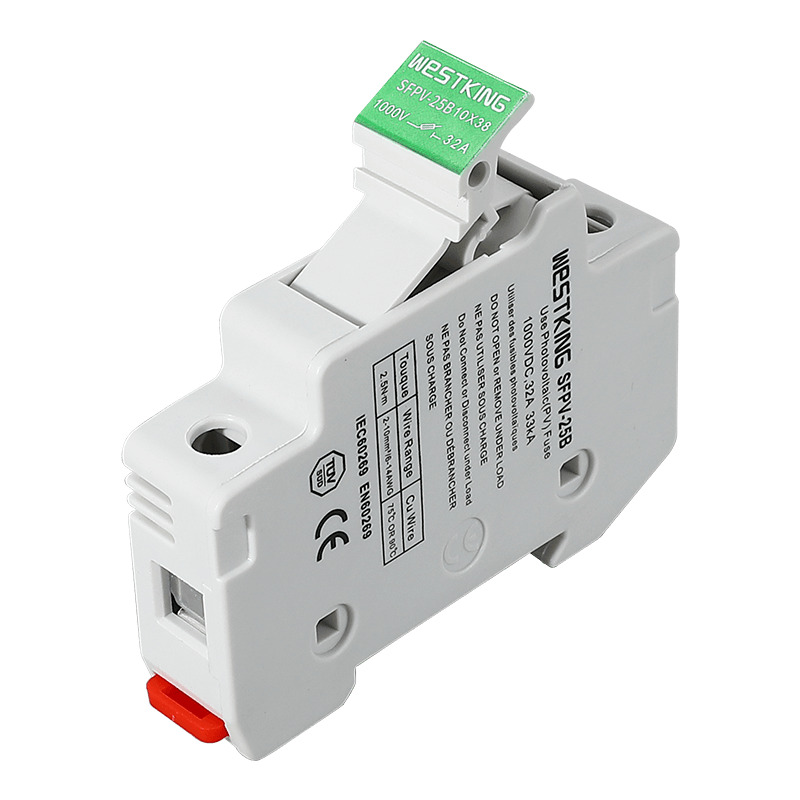

10x38mm 1000VDC PV saugiklių laikiklis

Westking pristato naujovišką ir išsamų saugiklių laikiklį10x38mm 1000VDC PV saugiklių laikiklisProduktai. 10X38mm fotovoltinių saugiklių laikiklių serija sukurta specialiai fotovoltinių sistemų apsaugai. Šie modulinės konstrukcijos saugiklių laikikliai yra saugūs ir lengvai naudojami, atitinka IEC ir UL standartus, suteikia IP20 apsaugos laipsnį ir turi saugiklio keitimo funkciją (tereikia lengvai paspausti). 10X38mm PV saugiklių laikiklių seriją galima įsigyti su vaizdiniu saugiklio pertraukimo indikatoriumi arba be jo, galima pasirinkti vieno poliaus dizainą. Pagaminti iš tvirtos ir patvarios termoplastinės medžiagos, Westking serijos gaminiai užtikrina stabilumą ir ilgaamžiškumą.

Speciali rekomendacija: naudokite Westking 10x38 mm PV saugiklių laikiklius kartu su atitinkamais saugikliais, kad užtikrintumėte visapusišką savo fotovoltinės sistemos apsaugą.

10x38mm 1000VDC PV saugiklių laikiklisTechniniai duomenys

Standartai

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 Saugiklių laikikliai

UL4248-19 Fotovoltinių saugiklių laikikliai

UL486E laidų gnybtai

CSA C22.2 Nr. 4248-1 Saugiklių laikiklio rinkiniai

CSA 22.2 Nº 65 Laidų jungtys

10x38mm 1000VDC PV saugiklių laikiklisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Vietą taupantis kompaktiškas dizainas

Modulinė konstrukcija lankstumui

TH35 DIN bėgelio montavimas lengvam integravimui

IP20 apsaugos lygis

Pirštų saugus dizainas

Patogi saugiklio prieiga

Rakinama be papildomų priedų

Sandarinamas tiek uždaroje, tiek atviroje padėtyje

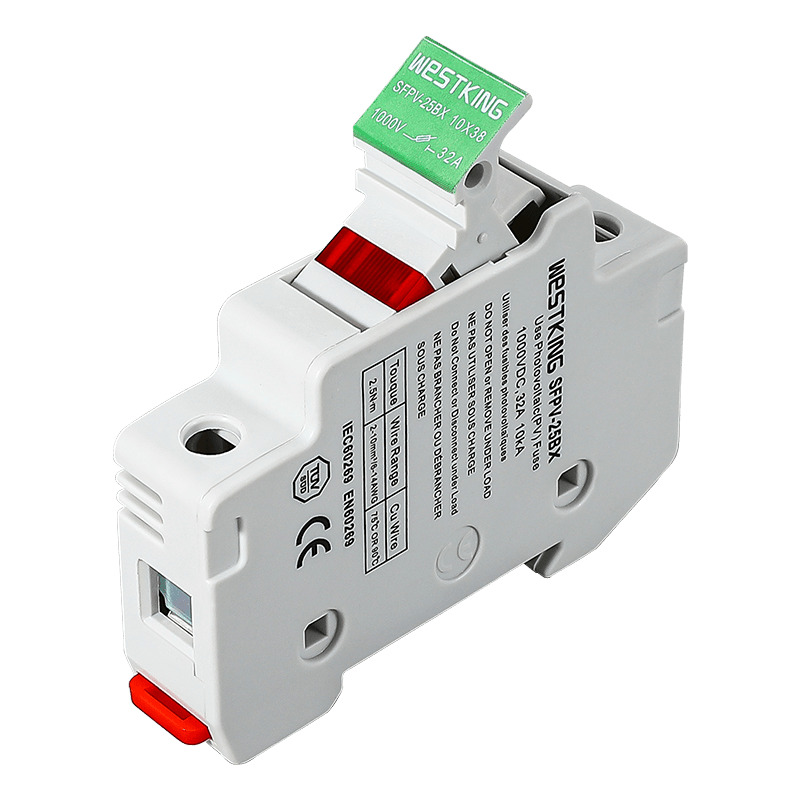

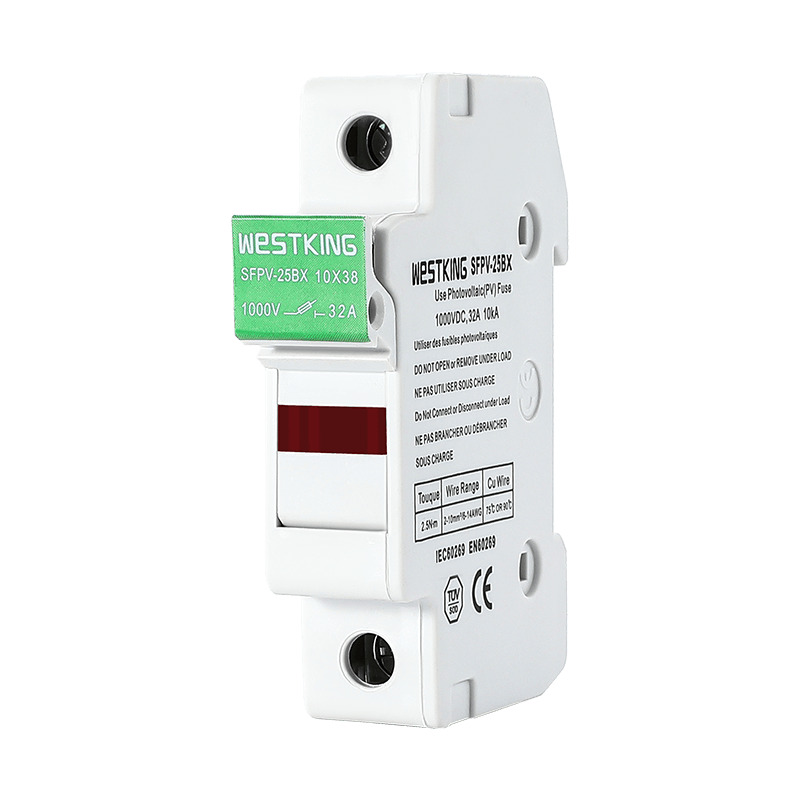

Pasirenkamas vizualinis saugiklio indikatorius

Pagaminta iš PBT plastiko

Sudėtyje yra antipirenų medžiagų, kurių švytėjimo vielos degumo indeksas yra iki 960

10x38mm 1000VDC PV saugiklių laikiklisPROGRAMOS

Fotovoltinės programos iki 1100 VDC

Apsauga PV eilutės/masyvo lygiu

Inverterių programos

Kombainerio dėžės veikimas

10x38mm 1000VDC PV saugiklių laikiklisSertifikatai

is09001 iatf16949

TUV CE

Kilmė

Kinija

Matmenys (mm)

Suderinami FUSE pagrindai

WESTKING 10X38mm PV saugiklių laikiklis viršijo 30 milijonų vienetų fotovoltinės energijos gamybos įrenginiuose Kinijoje. Kadangi fotovoltiniai saugikliai paprastai naudojami lauke, atšiaurioje aplinkoje, kurioje yra dideli temperatūrų skirtumai, taikomi griežti fotovoltinių saugiklių medžiagų pasirinkimo reikalavimai. Tyrimų ir plėtros etape WESTKING New Energy Technology Co., Ltd. atliko išsamius modeliuojamus darbo sąlygų bandymus ir patvirtinimus. Atsižvelgdama į faktines veikimo sąlygas rinkoje ir atsižvelgdama į aplinkos veiksnius, WESTKING galiausiai sukūrė fotovoltinį laikiklį, kuris gali atlaikyti atšiaurias aplinkos bandymų sąlygas. Tai lėmė puikų „iš lūpų į lūpas“ gaunamą Kinijos rinką, o vartotojai įvertino aukštus mūsų produktų vertinimus daugelyje techninės transformacijos projektų pasiūlymų pavyzdžių.

Žemiau yra 10x38 mm PV saugiklių laikiklio naudojimo aplinkos aplinkos sumažinimo koeficientų lentelė kartu su montavimo ir laidų instrukcijomis. Atidžiai perskaitykite, nes tai labai svarbu norint tinkamai naudoti fotovoltinius saugiklius ir gali sumažinti gedimų skaičių bei pailginti saugiklių laikiklio tarnavimo laiką.

Apie laidus

Maksimalus priveržimo momentas: 2 Nm

Tvirtai arba kelių sruogų vielai, kurios dydis yra 1–16 mm² (16–6 AWG), WESTKING rekomenduoja naudoti ne daugiau kaip 2 x 6 mm² PZ2 arba 5,5 x 1 mm plokščius atsuktuvus (didžiausias skersmuo 6 mm).

WESTKING 10X38mm pv saugiklių laikiklis
Nuvertinimo koeficientų lentelė
