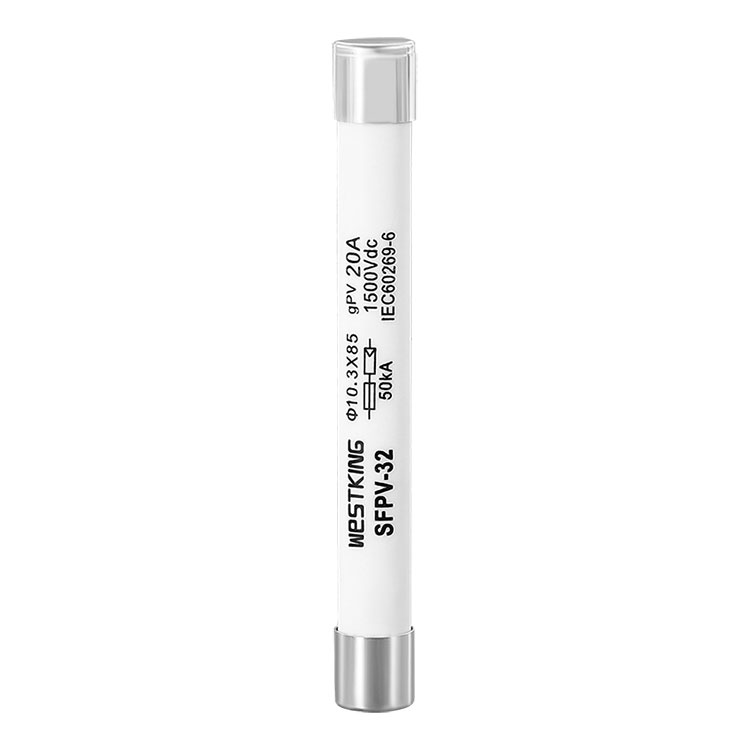

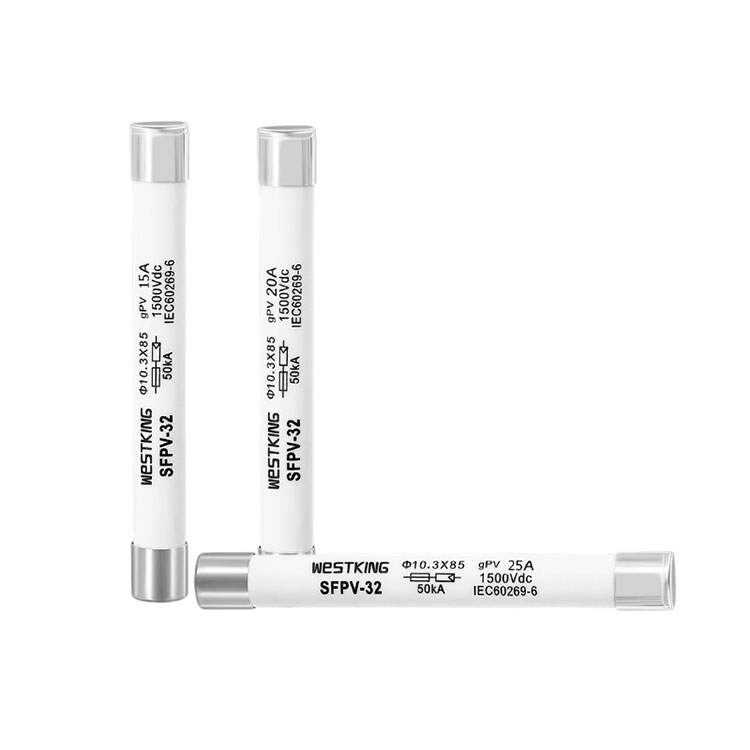

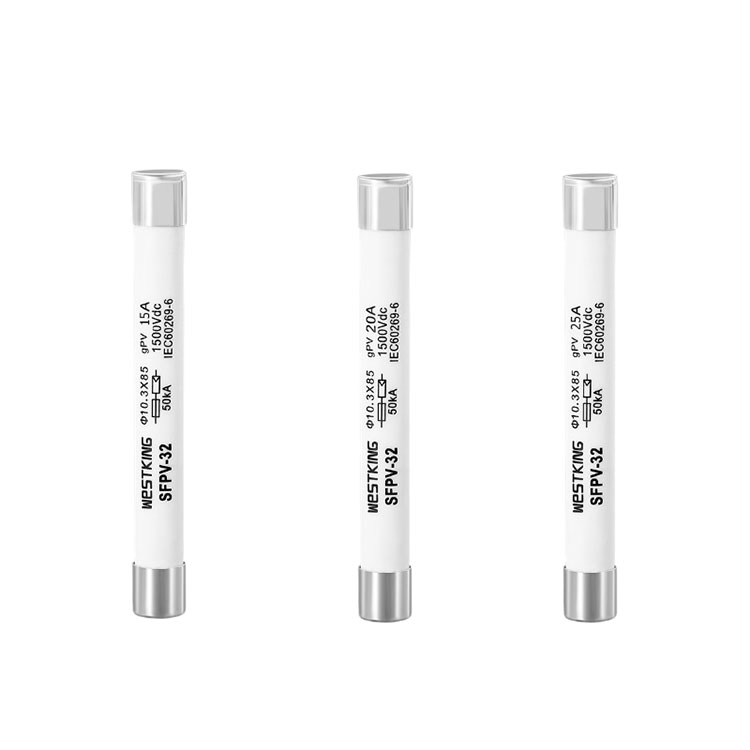

10x85mm GPV 1500VDC saugiklio jungtis

WESTKING SOLAR 10x85 mm fotovoltinių (PV) saugiklių serija, sukurta taip, kad atlaikytų griežtas fotovoltinių sistemų sąlygas.10x85mm GPV 1500VDC saugiklio jungtisyra atsparumo įrodymas. Šie saugikliai buvo kruopščiai išbandyti ciklo metu ir turi TUV ir CE sertifikatus, patvirtinančius jų patikimumą ir atitikimą pramonės standartams.

Siųsti užklausą

Prekės aprašymas

WESTKING SOLAR 10x85mm fotovoltinių (PV) saugiklių serija yra specialiai sukurta atlaikyti atšiaurias temperatūras ir fotovoltinių sistemų srovės ciklus. Šie saugikliai buvo kruopščiai tikrinami ciklo metu ir gavo TUV ir CE sertifikatus. Metaliniai dangteliai abiejuose galuose yra padengti sidabru, o keraminės dalys pagamintos iš didelio aliuminio oksido keramikos, užtikrinančios atsparumą aukštai įtampai ir dideliems lankams. Šie 1500 V nuolatinės srovės vardiniai saugikliai yra skirti mažam minimaliam pertraukimo pajėgumui esant 1,35 karto didesnei už vardinę srovę, kad būtų galima saugiai nutraukti grandinę įprastomis silpnos srovės sąlygomis.

10x85mm GPV 1500VDC saugiklio jungtisTechniniai duomenys

•Vardinė įtampa:	1500Vdc arba 1200Vdc
•Vardinės srovės:	2A...25A
•Panaudojimo kategorija:	gPV
• Nominali trūkimo galia:	50 kA
• Minimalus pertraukimo įvertinimas:	1,35·In
• Nelydanti srovė:	1,13·In
•Laikymo temperatūra:	-40°C ... 90°C
•Darbinė temperatūra :	-40°C ... 85°C

Standartai

IEC/EN 60269-1 Saugiklių jungtys – bendrieji reikalavimai

IEC/EN 60269-6 Saulės fotovoltinių sistemų saugiklių jungtys

UL248-19 Fotovoltinių saugiklių jungtys

Atitinka RoHS reikalavimus

10x85mm GPV 1500VDC saugiklio jungtisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Atlaiko srovės smūgius

Toleruoja aukštą ir žemą temperatūrą

Žemas temperatūros kilimas, ilgas tarnavimo laikas

Užtikrina patikimą veikimą net esant ekstremalioms temperatūroms

10x85mm GPV 1500VDC saugiklio jungtisPROGRAMOS

In-line apsauga PV moduliams Suderinama su inverteriais ir akumuliatoriaus įkrovimo valdikliais

Tinka naudoti kombaininėse dėžėse

Taikoma visoms fotovoltinėms sistemoms

Suteikia apsaugą PV sistemų eilučių/masyvo lygiu

10x85mm GPV 1500VDC saugiklio jungtisSertifikatai

is09001 iatf16949

TUV CE

Kilmė

Kinija

ELEKTROS CHARAKTERISTIKOS

Nominali srovė	I2t(A2s)		Galios praradimas (w) 1,0 colio	Grynas svoris
Nominali srovė	Tirpimas	Išvalymas	Galios praradimas (w) 1,0 colio	Grynas svoris
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

t-I charakteristikos

Matmenys (mm)

Suderinami FUSE pagrindai

temperatūros korekcijos koeficientų diagrama

Apibūdinimas:

1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.

2. Leistinos naudojimo sąlygos yra nuo -40°C iki 85°C.

3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.

„Westking“ fotovoltinio saugiklio šerdies komponentas, saugiklio elementas, yra savarankiškai sukurtas ir sukurtas įmonės ir pagamintas didelio tikslumo presavimo būdu. Saugiklis turi kelis siaurus kanalus, kurie užtikrina saugiklio tikslumą. Tai skiriasi nuo daugelio gamyklų, kuriose naudojama pjovimo lazeriu technologija. Pjovimo lazeriu principas yra išlydyti saugiklį esant aukštai temperatūrai, dėl ko saugiklis vieną kartą pažeidžiamas aukštoje temperatūroje ir sutrumpėja jo tarnavimo laikas. Taip pat gali būti prieš lydymosi ir nenormalių lydymosi reiškinių. Westking visada laikosi saugumo ir patikimumo kaip pagrindo ir gamina aukštos kokybės saugiklius, leidžiančius geriau konvertuoti energiją.
