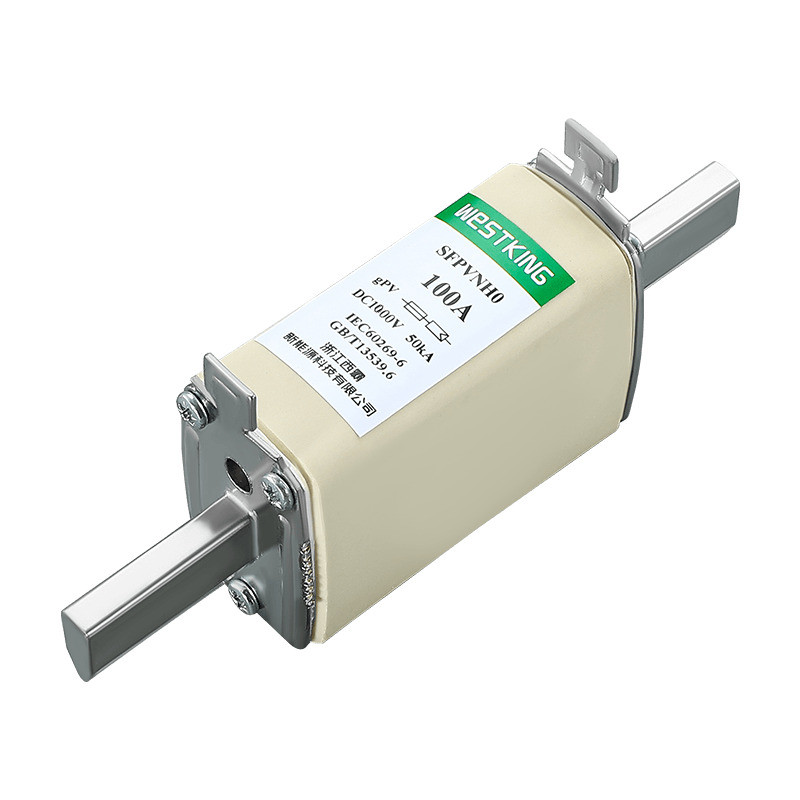

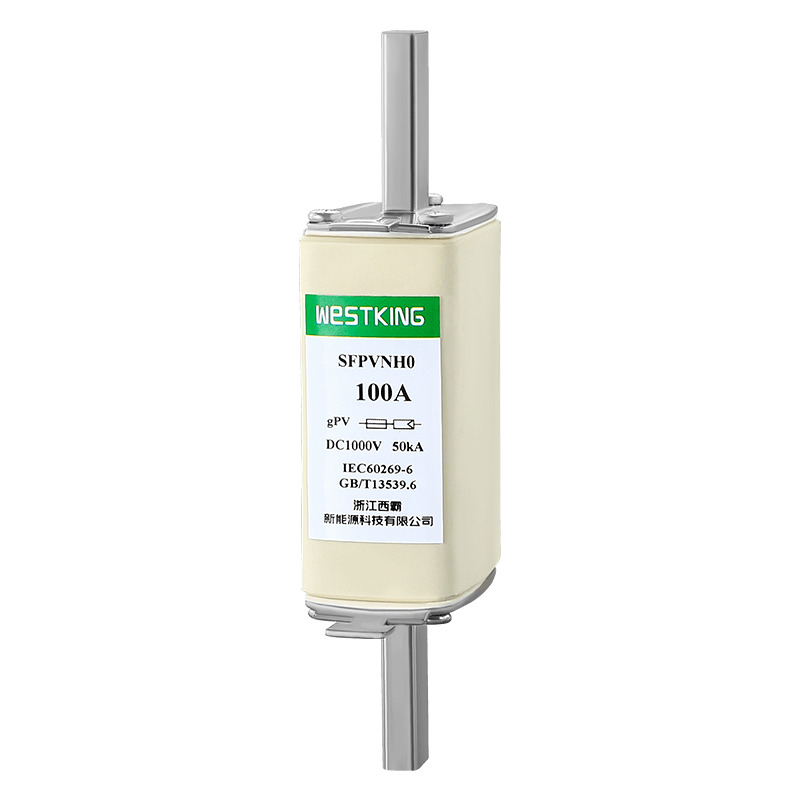

„Westking“, patikimas tiekėjas, įsikūręs Kinijoje, siūlo aukštos kokybės 1000 Vdc NH0 GPV PV saugiklių jungtis. Šios saugiklių jungtys yra skirtos fotovoltinėms reikmėms, užtikrinant patikimą apsaugą saulės energijos sistemose. Atsižvelgdami į „Westking“ įsipareigojimą siekti tobulumo, šios saugiklių jungtys atitinka pramonės standartus ir yra efektyvūs bei saugūs saulės energijos projektų sprendimai.
WESTKING fotovoltinės įrangos NH0 gPV saugiklių jungtys buvo specialiai sukurtos taip, kad būtų patikimas saugos sprendimas fotovoltinių įrenginių antrinėje, matricoje arba keitiklio nuolatinės srovės įvestyje. Šios saugiklių jungtys siūlo visapusišką apsaugą nuo perkrovų ir trumpųjų jungimų (gPV klasė pagal IEC 60269 ir UL248-19 standartus), kurių minimali saugiklio srovė yra 1,35 karto didesnė už vardinę srovę (In). Jie pagaminti iš keraminio korpuso, pasižyminčio išskirtiniu atsparumu vidiniam slėgiui ir šiluminiam smūgiui. Kontaktai pagaminti iš sidabruoto vario arba žalvario, o lydymosi elementai sudaryti iš Toshiba medžiagų, kad būtų išvengta senėjimo ir laikui bėgant išlaikomos nepakitusios elektrinės charakteristikos. Siekiant užtikrinti optimalų veikimą, rekomenduojame naudoti mūsų 1000 VDC SFPVNH0B saugiklių pagrindus su šiomis saugiklių jungtimis.
•Vardinė įtampa: | 1000Vdc |
•Vardinės srovės: | 40A...100A |
•Panaudojimo kategorija: | gPV |
• Nominali trūkimo galia: | 50kA |
• Minimalus pertraukimo įvertinimas: | 1,35·In |
• Nelydanti srovė: | 1,13·In |
•Laikymo temperatūra: | -40°C ... 90°C |
•Darbinė temperatūra : | -40°C ... 85°C |
•Kai aplinkos temperatūra viršija 25°C, žr. WESTKING saulės saugiklių temperatūros korekcijos lentelę.
IEC/EN 60269-1 Saugiklių jungtys – bendrieji reikalavimai
IEC/EN 60269-6 Saulės fotovoltinių sistemų saugiklių jungtys
UL248-19 Fotovoltinių saugiklių jungtys
Atitinka RoHS reikalavimus
Plačiai priimta visame pasaulyje
Galimybė nutraukti mažas gedimų sroves
Efektyviai atlaiko temperatūros ciklus
Pagaminta iš patvarumo, kad būtų padidintas sistemos ilgaamžiškumas
Didelis efektyvumas su minimaliais energijos nuostoliais
Kompaktiška konstrukcija, taupanti erdvę
Suderinamas su inverteriais ir akumuliatoriaus įkrovimo valdikliais, šis įrenginys užtikrina PV modulių apsaugą ir yra tinkamas kombainų dėžėms.
Tinka naudoti visose fotovoltinėse sistemose, užtikrina apsaugą PV sistemų stygų/masyvo lygiu.
TUV CE
is09001 iatf16949
Kinija
Nominali srovė | I2t(A2s) | Galios praradimas (w) 1,0 colio | Grynas svoris | |
Tirpimas | Išvalymas | |||
40A | 140 | 1200 | 8.0 | 224 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Apibūdinimas:
1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.
2. Leistinos naudojimo sąlygos yra nuo -40°C iki 85°C.
3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.
1000 Vdc NH0 gPV saugiklio jungtis yra kompaktiškas ir aukštos kokybės produktas, sukurtas ir pagamintas WESTKING New Energy Technology Co., Ltd., skirtas naudoti 1000 VDC įtampos platformoje. Dėl 40A–100A įtampos platformos ši saugiklio jungtis skirta sutaupyti vietos kombainų dėžėse dėl mažo dydžio ir didelio segmentavimo galimybių. Jis gali greitai per trumpą laiką atjungti grandinę, efektyviai apsaugoti įrangą nuo žalos, kurią sukelia viršsrovių ir trumpojo jungimo gedimai. Pagaminta iš aukštos kokybės medžiagų, ši saugiklio jungtis užtikrina puikų patikimumą ir ilgą tarnavimo laiką.
