500 VDC HSFJ500 didelės spartos saugiklis

Westking HSFJ500 serijos nuolatinės srovės saugikliaiyra sukurti taip, kad užtikrintų patikimą įvairių maitinimo sistemų apsaugą. Šie saugikliai yra varžtais sujungti cilindriniai greito veikimo saugikliai, kurie idealiai tinka puslaidininkiniams įrenginiams, tokiems kaip inverteriai, lygintuvai ir keitikliai, taip pat akumuliatoriams ir varikliams. Jie randa savo pritaikymą tokiose pramonės šakose kaip tranzitas geležinkeliu ir įkrovimo stotys.

Siųsti užklausą

Prekės aprašymas

Westking HSFJ500 serijos nuolatinės srovės saugikliaisiūlo greitą atsaką į veiksmą, mažą temperatūros kilimą ir energijos suvartojimą, gerą antivibracinį veikimą, patikimą apsaugą nuo trumpojo jungimo ir lengvą montavimą. Šios funkcijos užtikrina visapusišką maitinimo sistemos apsaugą, užtikrinančią optimalų veikimą ir saugumą.

Techniniai duomenys

Tipas	Nominali įtampa	Įvertintos srovės
HSFJ500-20-NS (Amp)	500VDC/750VAC	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS (Amp)	500VDC/750VAC	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS (Amp)	500VDC/750VAC	200A,250A,300A,350A,400A
HSFJ500-48-NS (Amp)	500VDC/750VAC	300A,350A,400A,450A,500A,550A,600A

Naudojimo kategorija:aR

Nominali pertraukimo galia: 50kA

Standartai

IEC/EN 60269-4

Atitinka RoHS reikalavimus

PAGRINDINĖS SAVYBĖS / PRIVALUMAI

Greitas maitinimo nutraukimas: Greitai veikiantys saugikliai užtikrina greitą srovės nutraukimą ir sumažina nuostolius avarijos metu.

Patikimumas: varžtais sujungta konstrukcija padidina stabilumą ir patikimumą atšiaurioje aplinkoje.

Lengvas montavimas: standartizuotas varžtais prijungtas saugiklis, skirtas paprastam montavimui ir priežiūrai.

Platus pritaikymas: Suderinamas su įvairia maitinimo įranga, įskaitant nuolatinės srovės įprastas magistrales, nuolatinės srovės pavaros galios keitiklius / lygintuvus, sumažintos įtampos paleidiklius ir aukštos įtampos traukos keitiklius.

Sauga: Apsaugokite įrangą ir personalą gedimų metu.

Aplinkosaugos sąmonė: Gamyboje naudojamos aplinkai nekenksmingos medžiagos.

Energijos efektyvumas: Didelis energijos išjungimo greitis padeda taupyti energiją.

PARAIŠKOS

WESTKING'S HSFJ500 serijos Šiaurės Amerikos tipo varžtais sujungti greitaeigiai saugikliai pirmiausia skirti nuolatinės srovės įprastų magistralių, nuolatinės srovės pavaros galios keitiklių / lygintuvų, sumažintos įtampos starterių ir aukštos įtampos traukos keitiklių apsaugai.

Šie saugikliai atlieka gyvybiškai svarbų vaidmenį elektros sistemose, nes gali greitai nutraukti maitinimą esant srovės perkrovai ar trumpiesiems jungimams.

Sertifikatai

• is09001 iatf16949

Kilmė

Kinija

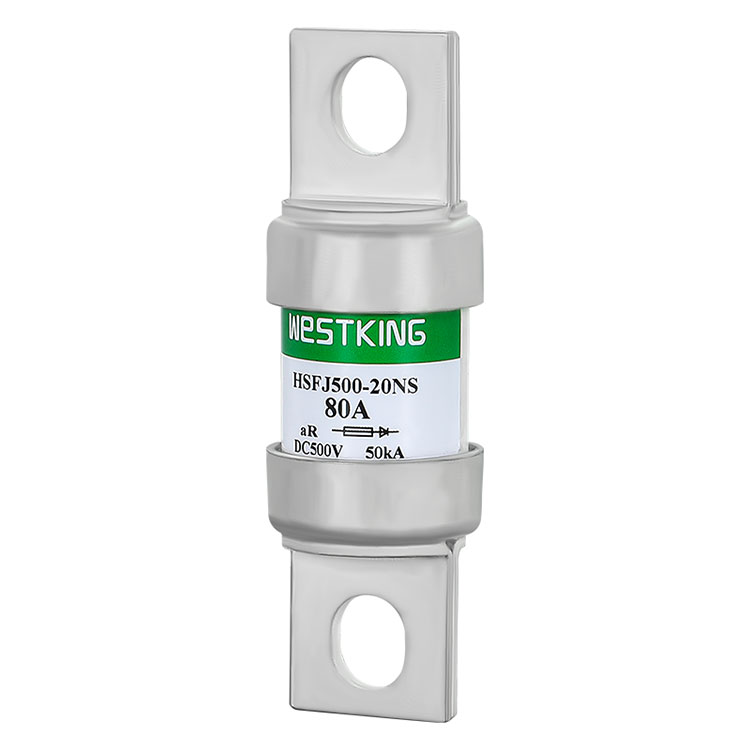

500V DC DIDELIS GREITIES SAUGIMAS-HSFJ500-20-NS

Tipas	I2t (A2s)		Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
Tipas	Tirpimas	Išvalymas	Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
HSFJ500-20-LS-50A	120	360	8.0	Sumontuokite varžtą M8 Rekomenduojamas montavimo sukimo momentas 12,0 N▪m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

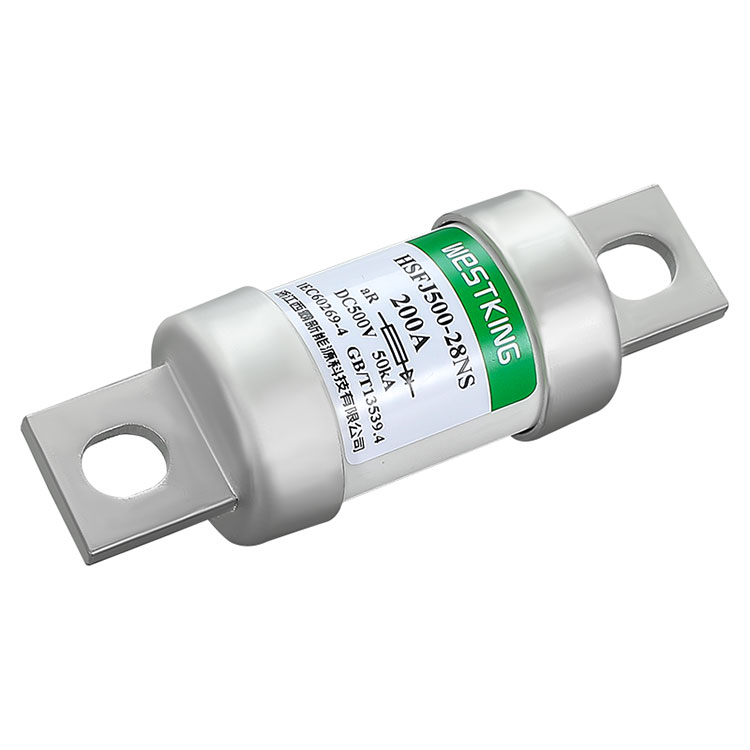

500V DC DIDĖS GREITIES SAUGIMAS-HSFJ500-28-NS

Tipas	I2t (A2s)		Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
Tipas	Tirpimas	Išvalymas	Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
HSFJ500-28-NS-100A	450	2100	17.0	Sumontuokite varžtą M8 Rekomenduojamas montavimo sukimo momentas 12,0 N▪m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

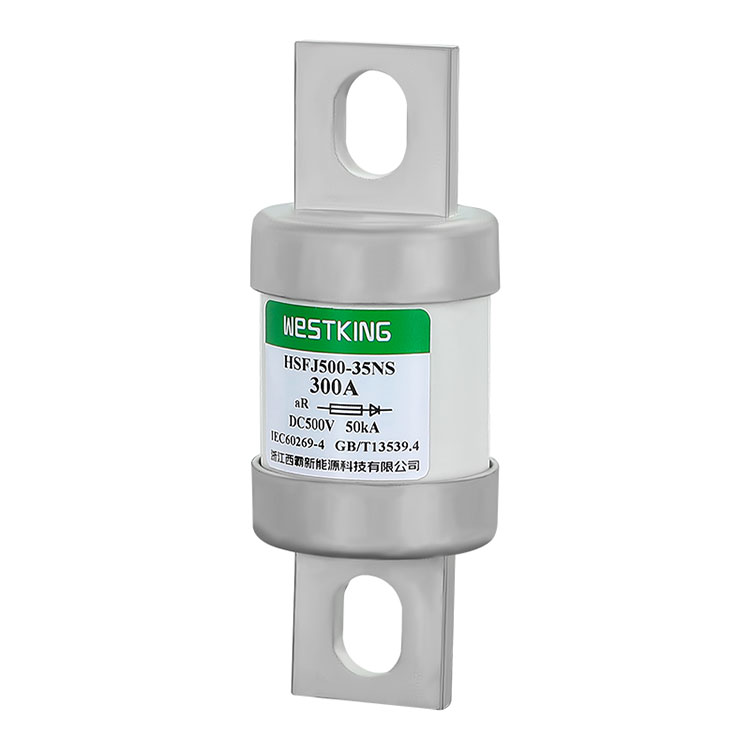

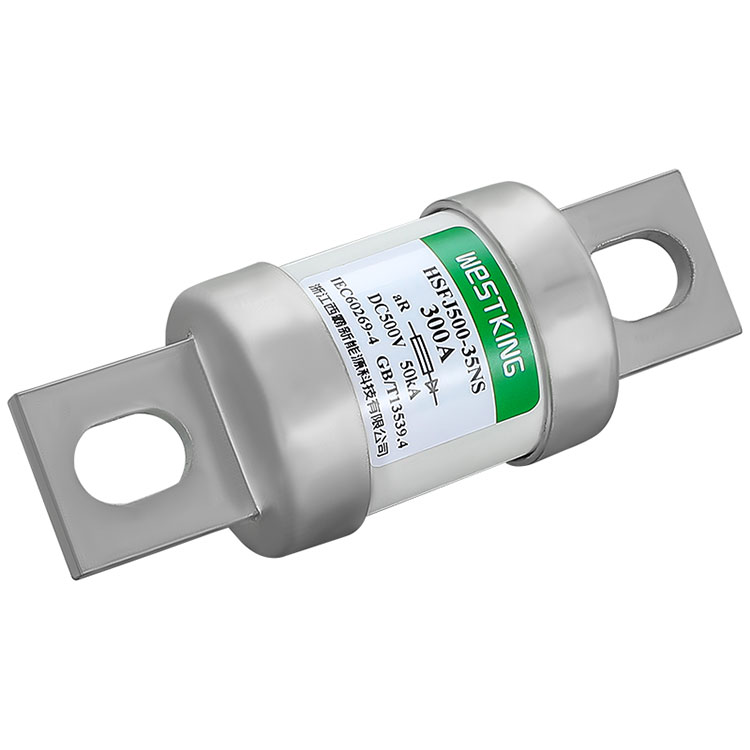

500V DC DIDĖS GREITIES SAUGIMAS-HSFJ500-35-NS

Tipas	I2t (A2s)		Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
Tipas	Tirpimas	Išvalymas	Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
HSFJ500-35-NS-200A	2250	11100	37.0	Sumontuokite varžtą M10 Rekomenduojamas montavimo sukimo momentas 20,0 N▪m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

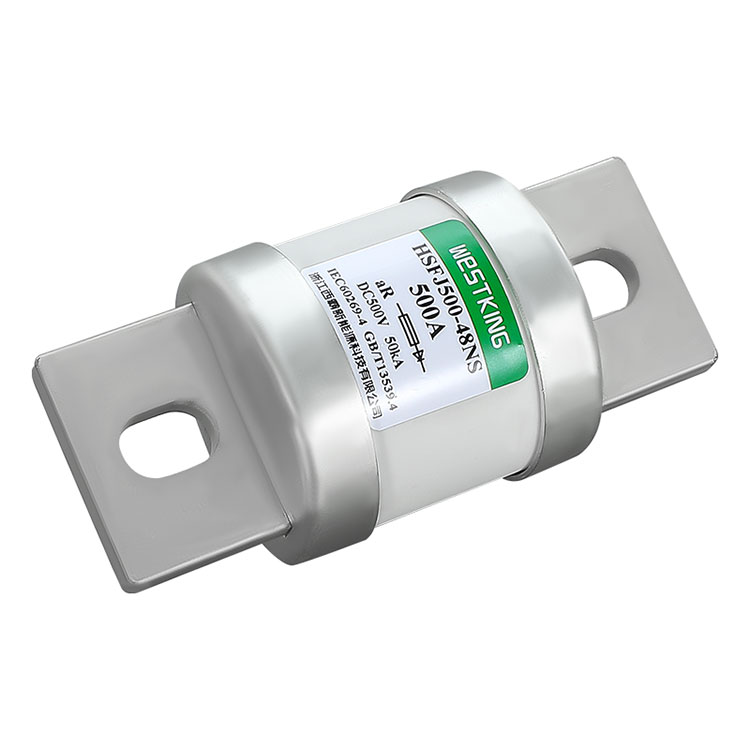

500VDC DIDELIS GREITIES SAUGIMAS-HSFJ500-48-NS

Tipas	I2t (A2s)		Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
Tipas	Tirpimas	Išvalymas	Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
HSFJ500-48-NS-300A	10600	45000	47.0	Sumontuokite varžtą M10 Rekomenduojamas montavimo sukimo momentas 20,0 N▪m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Taikymo vadovas:

Aplinkos temperatūra:

Įprastos darbo sąlygos: Maksimali aplinkos temperatūra ne aukštesnė kaip 40°C; 24 valandų vidutinė temperatūra ne aukštesnė kaip 35°C, o vidutinė per metus išmatuota vertė yra mažesnė už šią; minimali aplinkos temperatūra ne žemesnė kaip -5°C.

Leistinos eksploatavimo sąlygos: -40°C iki 85°C.

Aukštis virš jūros lygio:

Įprastos eksploatavimo sąlygos: Montavimo aukštis ne didesnis kaip 2000 m.

Leidžiamos eksploatavimo sąlygos: nuo 2000 m iki 4500 m.

Atmosferos sąlygos:

Normalios darbo sąlygos: Švarus oras, santykinė oro drėgmė neviršija 50% esant 40°C; žemesnėje temperatūroje leidžiama didesnė drėgmė; tokiomis sąlygomis kartais dėl temperatūros pokyčių gali susidaryti vidutinis kondensatas.

Leistinos eksploatavimo sąlygos: Santykinė oro drėgmė neviršija 95% be akivaizdaus kondensato.

Montavimo sąlygos:

WESTKING SAUGIKLIS turi būti montuojamas horizontaliai arba vertikaliai, atsižvelgiant į esamą situaciją. Montuodami įsitikinkite, kad elektros atstumas yra ne mažesnis nei 8 mm, o valkšnumo atstumas yra ne mažesnis kaip 10 mm. Montavimo sąlygos yra tokios:

a) Vietose, kur nėra didelės drebėjimo ir smūgio vibracijos;

b) Terpėse, kurioje nėra sprogimo pavojaus ir kuriose nėra dujų ar dulkių, galinčių korozuoti metalus ir ardyti izoliaciją;

c) Vietose, kuriose nėra lietaus, sniego ar ledo invazijos.

Pakavimas ir sandėliavimas:

Pakuotė: gofruoto popieriaus vidinė dėžutė, išorinė dėžutė, su lietaus, drėgmės ir trapiomis saugos žymėmis.

Sandėliavimas: Temperatūra -40°C iki 40°C; santykinė oro drėgmė ne didesnė kaip 70% esant 40°C, 80% esant 30°C ir 90% esant 20°C žemesnei temperatūrai; atsparus vandeniui, vengti sąlyčio su skystu vandeniu ir deformacijos dėl drėgmės sugėrimo; ugniai atsparus.

Naudojimas ir priežiūra:

WESTKING SAUGIKLĮ turi reguliariai valyti ir prižiūrėti tam skirtas personalas, tikrinti tvirtinimo detalių būklę ir užtikrinti saugų veikimą. Kai saugiklio elementas ištirps, pakeiskite jį tos pačios specifikacijos saugikliu ir atkreipkite dėmesį, kad nuo pagrindo pašalintumėte dulkes ir kitus teršalus.
