1000 VDC HSFJ1000 didelės spartos saugiklis

WESTKING HSFJ1000 serijos nuolatinės srovės saugikliai sukurti taip, kad pasiūlytų daugybę privalumų, įskaitant greitą atsaką į veiksmą, žemą temperatūros kilimą ir gerą antivibracinį veikimą. Šios savybės užtikrina, kad saugikliai gali efektyviai apsaugoti elektros sistemą ir prie jos prijungtus įrenginius nuo trumpojo jungimo ir viršsrovių. Saugiklius taip pat lengva įdiegti ir prižiūrėti, todėl jie yra praktiškas pasirinkimas įvairioms reikmėms.

1000 VDC HSFJ1000 didelės spartos saugiklisTechniniai duomenys

Naudojimo kategorija:aR

Nominali pertraukimo galia: 50kA

Standartai

IEC/EN 60269-4

Atitinka RoHS reikalavimus

1000 VDC HSFJ1000 didelės spartos saugiklisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Greitas maitinimo nutraukimas: Greitai veikiantys saugikliai užtikrina greitą srovės nutraukimą ir sumažina nuostolius avarijos metu.

Patikimumas: varžtais sujungta konstrukcija padidina stabilumą ir patikimumą atšiaurioje aplinkoje.

Lengvas montavimas: standartizuotas varžtais prijungtas saugiklis, skirtas paprastam montavimui ir priežiūrai.

Platus pritaikymas: Suderinamas su įvairia maitinimo įranga, įskaitant nuolatinės srovės įprastas magistrales, nuolatinės srovės pavaros galios keitiklius / lygintuvus, sumažintos įtampos paleidiklius ir aukštos įtampos traukos keitiklius.

Sauga: Apsaugokite įrangą ir personalą gedimų metu.

Aplinkosaugos sąmonė: Gamyboje naudojamos aplinkai nekenksmingos medžiagos.

Energijos efektyvumas: Didelis energijos išjungimo greitis padeda taupyti energiją.

1000 VDC HSFJ1000 didelės spartos saugiklisPARAIŠKOS

WESTKING'S HSFJ1000 serijos Šiaurės Amerikos tipo varžtais sujungti greitaeigiai saugikliai pirmiausia skirti nuolatinės srovės įprastų magistralių, nuolatinės srovės pavaros galios keitiklių / lygintuvų, sumažintos įtampos starterių ir aukštos įtampos traukos keitiklių apsaugai.

Šie saugikliai atlieka gyvybiškai svarbų vaidmenį elektros sistemose, nes gali greitai nutraukti maitinimą esant srovės perkrovai ar trumpiesiems jungimams.

Ši savybė užtikrina įrangos saugumą ir apsaugo nuo žalos, todėl ji yra nepakeičiama įvairių maitinimo sistemų dalis.

1000 VDC HSFJ1000 didelės spartos saugiklisSertifikatai

• is09001 iatf16949

Kilmė

Kinija

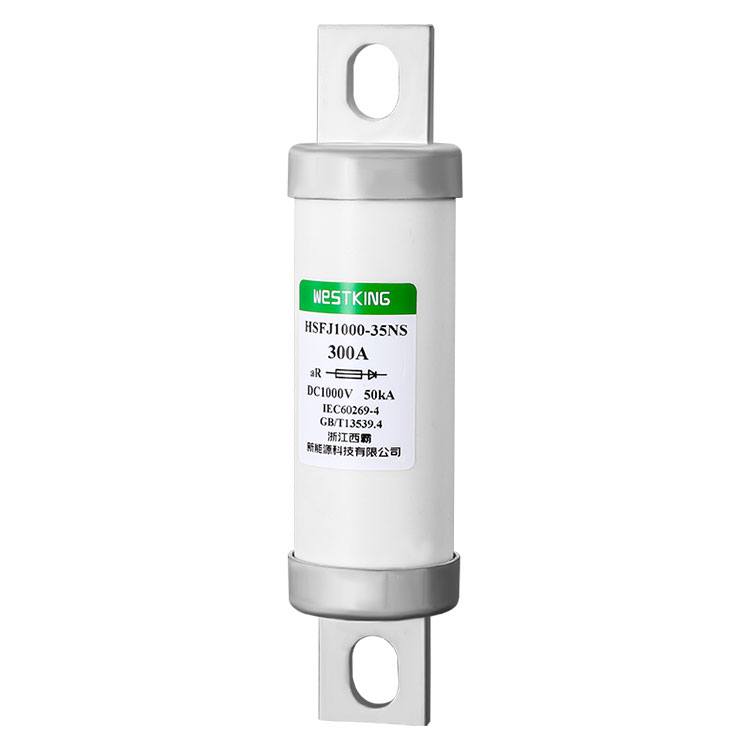

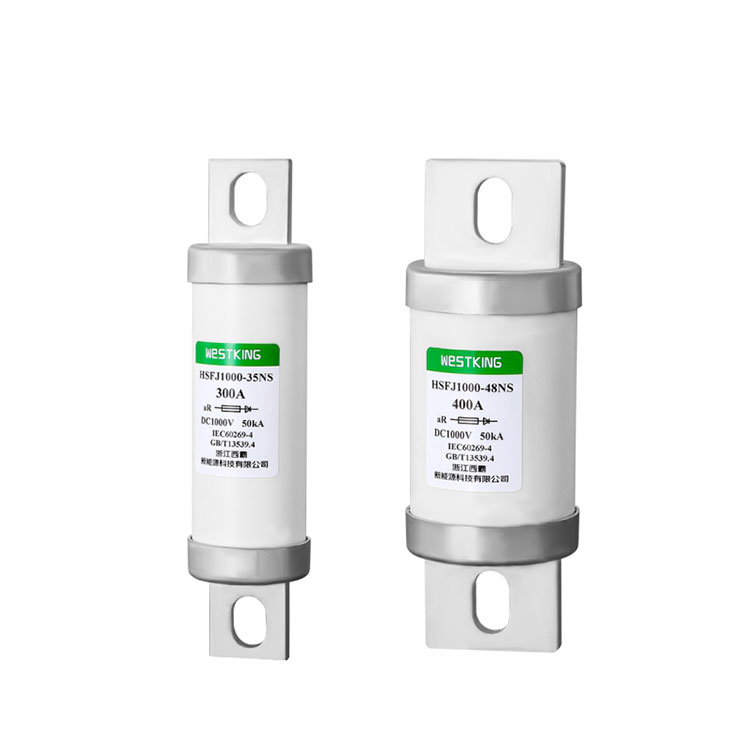

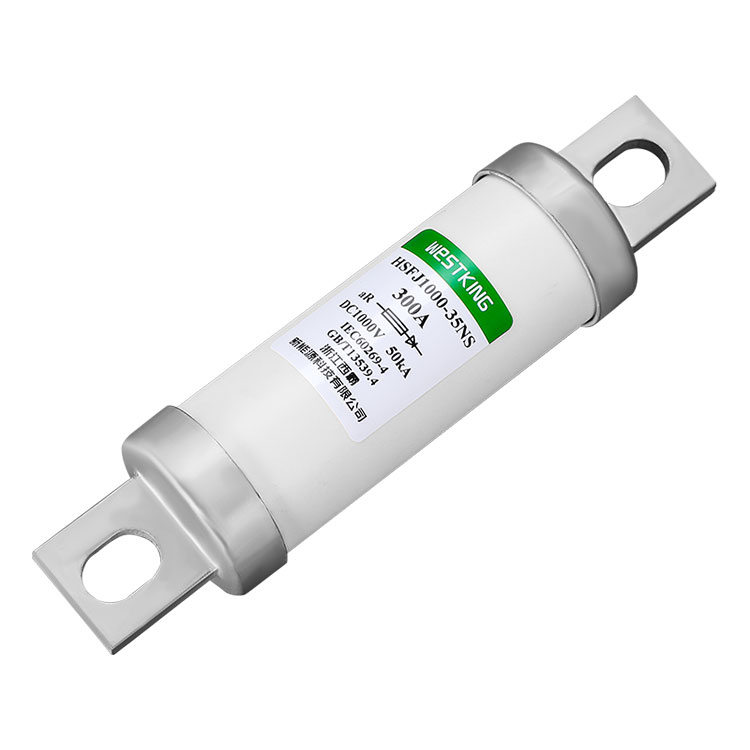

1000 VDC DIDELIS GREITIES SAUGIMAS-HSFJ1000-35-NS

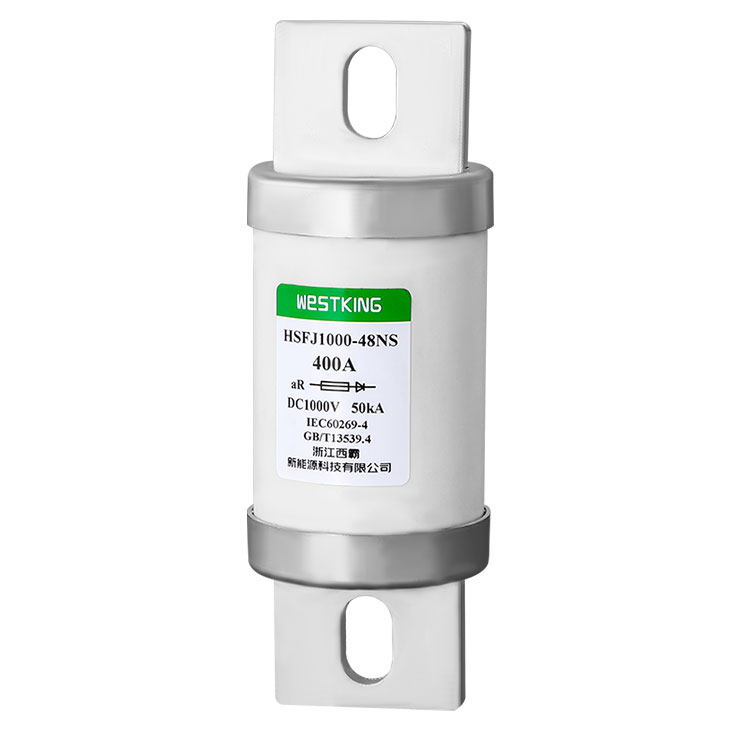

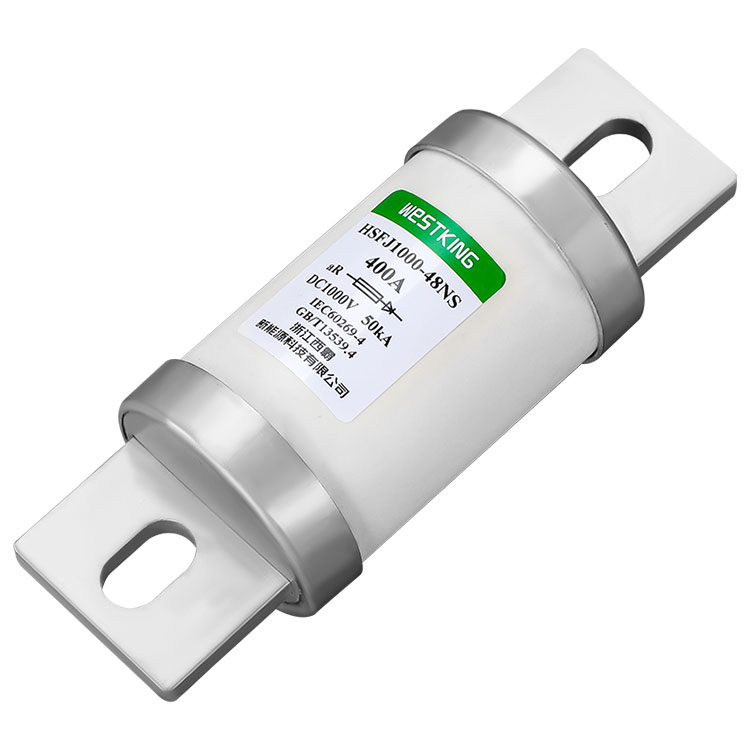

1000 VDC DIDELIS GREITIES SAUGIMAS-HSFJ1000-48-NS

1000 VDC HSFJ1000 didelės spartos saugiklisTaikymo vadovas:

Aplinkos temperatūra:

Įprastos darbo sąlygos: maksimali aplinkos temperatūra neturi viršyti 40°C, o vidutinė 24 valandų temperatūra neturi viršyti 35°C. Vidutinė ištisus metus matuojama temperatūra turi būti žemesnė už šią, o minimali aplinkos temperatūra – ne žemesnė kaip -5°C.

Leistinos eksploatavimo sąlygos: -40°C iki 85°C.

Aukštis virš jūros lygio:

Įprastos darbo sąlygos: įrengimo aukštis neturi viršyti 2000 m.

Leidžiamos eksploatavimo sąlygos: nuo 2000 m iki 4500 m.

Atmosferos sąlygos:

Įprastos darbo sąlygos: Švarus oras, kurio santykinė oro drėgmė neviršija 50 % esant 40°C. Didesnė drėgmė leidžiama esant žemesnei temperatūrai, o dėl temperatūros pokyčių retkarčiais gali susidaryti vidutinis kondensatas.

Leistinos eksploatavimo sąlygos: Santykinė oro drėgmė neviršija 95% be akivaizdaus kondensato.

Montavimo sąlygos:

WESTKING SAUGIKLIS turi būti montuojamas horizontaliai arba vertikaliai, atsižvelgiant į esamą situaciją. Įsitikinkite, kad elektros atstumas yra ne mažesnis nei 8 mm, o valkšnumo atstumas yra ne mažesnis kaip 10 mm. Montavimo sąlygos yra tokios:

a) Vietose, kur nėra didelės drebėjimo ir smūgio vibracijos;

b) Terpėse, kurioje nėra sprogimo pavojaus ir kuriose nėra dujų ar dulkių, galinčių korozuoti metalus ir ardyti izoliaciją;

c) Vietose, kuriose nėra lietaus, sniego ar ledo invazijos.

1000 VDC HSFJ1000 didelės spartos saugiklisPakavimas ir sandėliavimas:

Pakuotė: gofruoto popieriaus vidinė dėžutė, išorinė dėžutė, su lietaus, drėgmės ir trapiomis saugos žymėmis.

Sandėliavimas: Temperatūra -40°C iki 40°C; santykinė oro drėgmė ne didesnė kaip 70% esant 40°C, 80% esant 30°C ir 90% esant 20°C žemesnei temperatūrai; atsparus vandeniui, vengti sąlyčio su skystu vandeniu ir deformacijos dėl drėgmės sugėrimo; ugniai atsparus.

Naudojimas ir priežiūra:

WESTKING SAUGIKLĮ turi reguliariai valyti ir prižiūrėti tam skirtas personalas, tikrinti tvirtinimo detalių būklę ir užtikrinti saugų veikimą. Kai saugiklio elementas ištirps, pakeiskite jį tos pačios specifikacijos saugikliu ir atkreipkite dėmesį, kad nuo pagrindo pašalintumėte dulkes ir kitus teršalus.
