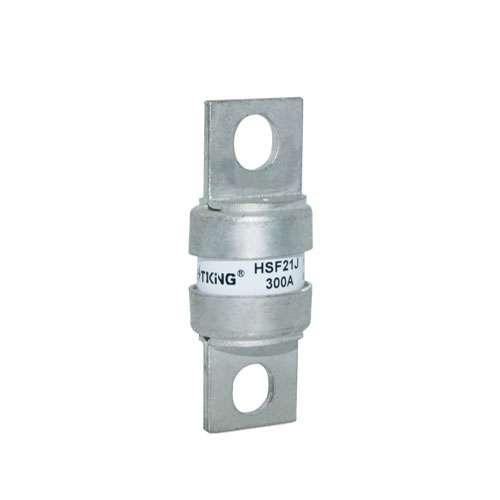

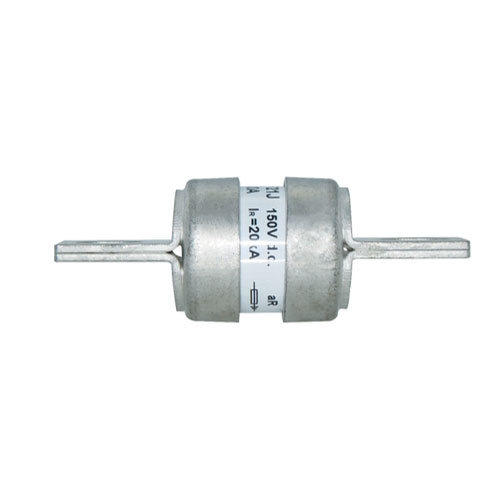

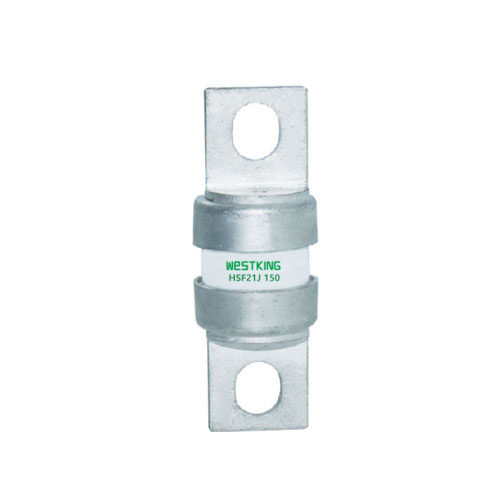

150 VDC HSF21J didelės spartos saugiklis

Westking HSF21J didelės spartos saugiklisskirtas Šiaurės Amerikos stiliaus programoms. Jis skirtas 150 Vac/dc (UL) ir gali valdyti sroves nuo 70 iki 400 A. Šio tipo saugikliai dažniausiai naudojami nuolatinės srovės įprastoms magistralės, nuolatinės srovės pavarų, galios keitiklių / lygintuvų ir sumažintos vardinės įtampos paleidiklių apsaugai. . Šiaurės Amerikos stiliaus varžtiniai greitaeigiai saugikliai užtikrina patikimą apsaugą ir efektyvų veikimą įvairiose elektros sistemose.

Siųsti užklausą

Prekės aprašymas

„Westking“ greitaeigis saugiklis HSF21J pirmiausia skirtas apsaugoti ličio baterijas ir puslaidininkinę įrangą, įskaitant galios keitiklius / lygintuvus, paleidiklius ir kitus susijusius įrenginius. Ličio baterijos tampa vis populiaresnės dėl didelio energijos tankio ir ekologiškumo, tačiau jas reikia tinkamai apsaugoti, kad būtų išvengta viršįtampių, viršsrovių ir trumpojo jungimo.

Apibendrinant galima pasakyti, kad Westking HSF21J didelės spartos saugiklis yra tvirtas ir patikimas sprendimas, apsaugantis nuolatinės srovės grandines Šiaurės Amerikos stiliaus programose. Dėl didelės srovės ir greito veikimo mechanizmo jis puikiai apsaugo įvairias elektros sistemas.

Techniniai duomenys

Tipas	Nominali įtampa	Įvertintos srovės
HSF21J (Amp)	150VDC/250VAC	70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A

Naudojimo kategorija:aR

Nominali pertraukimo galia: AC250V-100kA / DC150V--20kA

Standartai

Žemas I2t apsaugo komponentus nuo pažeidimų trumpojo jungimo atveju.

Valdoma lanko įtampa sumažina grandinės komponentų apkrovą saugiklio veikimo metu.

Lankstūs tvirtinimo tipai atitinka įvairius užbaigimo poreikius.

PARAIŠKOS

Sunkių įrenginių, tokių kaip elektrocheminiai lygintuvai, apsauga

Ličio baterija,

Puslaidininkinė įranga, tokia kaip galios keitiklis / lygintuvas, buck starteris ir kt.

Sertifikatai

• is09001 iatf16949

Kilmė

Kinija

150 VDC HSF21J DIDĖS GREITIES SAUGIMAS

Tipas	I2t (A2s)		Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
Tipas	Tirpimas	Išvalymas	Galios praradimas 1,0 colio (w)	Tvirtinimo varžtas / sukimo momentas
HSF21J-70AMP	470	4000	6.9	Sumontuokite varžtą M8 Rekomenduojamas montavimo sukimo momentas 12,0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
