H EV saugiklis 750VDC serija

H tipo ir J tipo saugikliai yra atitinkamai optimizuoti skirtingiems naudojimo scenarijams. Kompaktiškos konstrukcijos ir mažo dydžio H tipo saugiklis puikiai tinka mažoms elektra varomoms transporto priemonėms su ribota vieta. Tačiau J tipo saugiklis yra didesnio dydžio ir turi didesnę srovės galią, todėl jis labiau tinka didelėms elektrinėms transporto priemonėms ir elektrinėms transporto priemonėms.

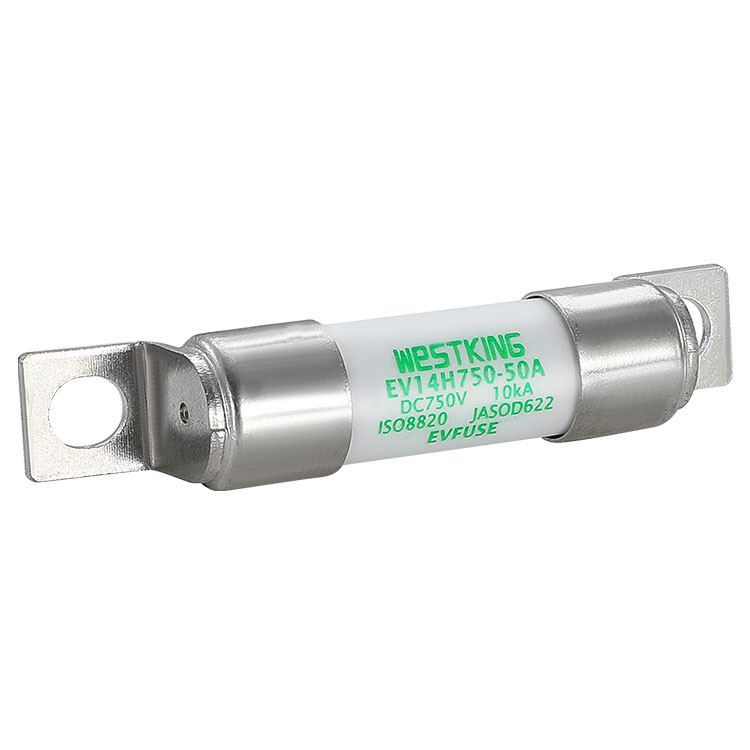

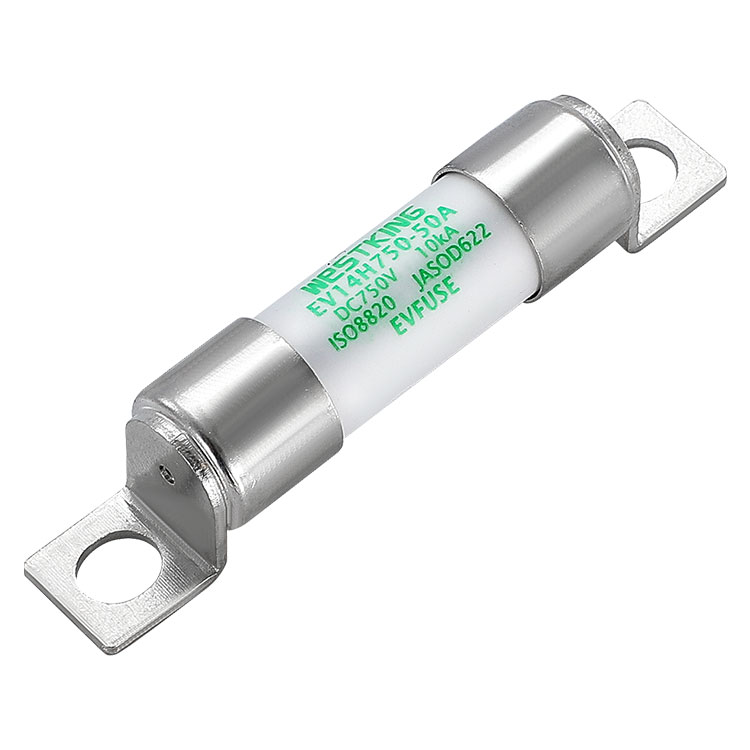

EV14H750 yra naujas WESTKING pagamintas energetinių transporto priemonių apsaugos saugiklis, skirtas žemesnės nei 750 VDC įtampos platformoms. Jis daugiausia naudojamas šakinių grandinių apsaugai ir jo maksimali srovės diapazonas yra 60A. Šis saugiklis pasižymi mažu dydžiu ir didele pertraukimo galia, todėl yra puikus pasirinkimas elektromobiliams

H EV saugiklis 750VDC serijaTechniniai duomenys

H EV saugiklis 750VDC serijaMedžiagos aprašymas:

1- Saugiklio vamzdis naudoja didelio stiprumo 95% aliuminio oksido keramiką,

2- Saugiklio elementas naudoja importuotą japonišką medžiagą ir yra tiksliai štampuojamas.

H EV saugiklis 750VDC serijaStruktūrinis procesas:

1- Metalinės varinės dalys kniediuojamos ir vėl suvirinamos;

2- Vidinis kvarcinis smėlis pritaikytas unikaliam WESTKING kietėjimo procesui, užkertant kelią produkto atsiskyrimui ir lanko purškimui, kurį sukelia linijos gedimai dinaminio veikimo metu.

H EV saugiklis 750VDC serijaStandartai

ISO8820-8

GAUKITE D622

Pagaminta pagal ITAF16949 kokybės sistemą, kad atitiktų automobilių reikalavimus

Atitinka RoHS

REACH deklaracija pateikiama paprašius

H EV saugiklis 750VDC serijaPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Stiprus atsparumas srovės viršįtampiams

Atsparus atšiaurioms vairavimo sąlygoms

Saugios ir patikimos lydymosi charakteristikos

Dviguba apsauga nuo perkrovos ir trumpojo jungimo

Žemas temperatūros kilimas ir energijos suvartojimas, praplečiantis akumuliatoriaus veikimo diapazoną

Didelė pertraukimo galia

H EV saugiklis 750VDC serijaPARAIŠKOS

Akumuliatoriaus apsauga

BDU ir PDU

Akumuliatoriaus jungiamoji dėžutė pagalbiniams įrenginiams

TAI/VISKAS

Elektros energijos saugykla

Akumuliatoriaus įkroviklis

Superkondensatorių bloko apsauga

Atsarginė nuolatinės srovės relės / atjungiklio / jungiklio apsauga

Techninės priežiūros saugos atjungimas (MSD)

Sertifikatai

is09001 iatf16949

Kilmė

Kinija

EV FUSE t-I charakteristikos

temperatūros korekcijos koeficientų diagrama

Aprašymas:

1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.

2. Leidžiamos naudojimo sąlygos yra nuo -40°C iki 85°C.

3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.

Supažindinsime jus su WESTKING EVFUSE, saugaus ir patikimo EV saugiklio struktūra turėtų būti tokia

1-Metalinis galinis dangtelis ir purpurinės varinės kojelės yra kniedytos ir iš naujo suvirintos, kad jos nenukristų dėl vibracijos.

2-Saugiklio vamzdis pagamintas iš didelio aliuminio oksido keramikos, kuri atlaiko elektros lanko poveikį ir nesideformuoja esant aukštai temperatūrai.

3-Saugiklio elementas yra tiksliai štampuotas iš importuotų japoniškų lydinių medžiagų, todėl užtikrinamas patvarumas nuo srovės smūgio.

4 - Lanko gesinimo terpė yra didelio grynumo kvarcinis smėlis, kuris yra selektyviai valomas ir apdorojamas.

WESTKING sukurtas 5-A kietėjimo procesas naudojamas kvarciniam smėliui pritvirtinti, neleidžiant saugiklio elementui atitraukti vibracijos ir veiksmingai sumažinti elektros lanko smūgio intensyvumą.

6-Vidiniams ir išoriniams galiniams dangteliams naudojamas trukdžių tvirtinimas, siekiant sumažinti atsparumą.
