H EV saugiklis 150VDC 200VDC serija

Westking EVFUSE® serijaH EV saugiklis 150VDC 200VDC serijasukūrė du pritaikytus elektromobilių (EV) apsaugos sprendimus, būtent H ir J tipo saugiklius. „Westking“ elektrinių transporto priemonių saugikliai sukurti ir sukurti remiantis sąveika su daugiau nei 20 naujų energetikos EV įmonių. Šie saugikliai visiškai atitinka naujos energijos elektra varomų transporto priemonių naudojimo sąlygas, turint varžtais priveržtą konstrukciją ir aukštos temperatūros keramikos medžiagas, turinčias aliuminio oksido. Šie saugikliai siūlo rinkoje pirmaujančias kompaktiškumo, atsparumo smūgiams ir ilgaamžiškumo modeliavimo funkcijas.

Siųsti užklausą

Prekės aprašymas

H TIPO SERIJA 150VDC 200VDC

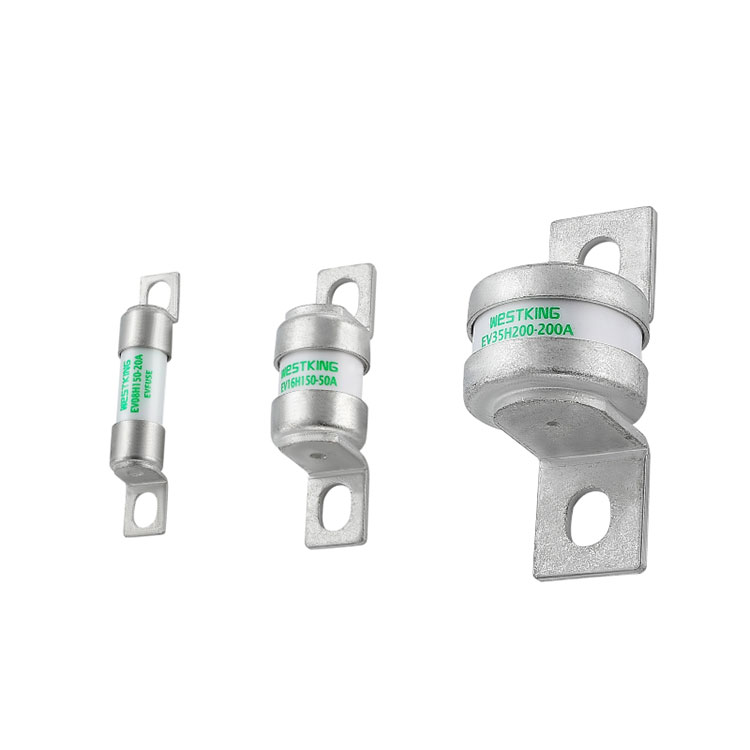

WESTKING EV08H150, EV16H150 ir EV35H200 daugiausia tinka mažoms elektrinėms transporto priemonėms, miesto automobiliams ar elektrinėms jachtoms kaip baterijų bloko apsauga, užtikrinančios saugų ir patikimą veikimą.

Techniniai duomenys

Tipas	Nominali įtampa	Įvertintas srovės
EV08H150 (Amper)	150VDC	6A-20A
EV16H150 (Amp)	150VDC	20A-180A
EV35H200 (Amper)	200VDC	200A-500A

•Panaudojimo kategorija:	gEV
• Nominali trūkimo galia:	20 kA
•Laiko konstanta:	2±0,5 ms
• Aplinkos temperatūra:	-40°C ... 125°C

Standartai

ISO8820-8

GAUKITE D622

Pagaminta pagal ITAF16949 kokybės sistemą, kad atitiktų automobilių reikalavimus

Atitinka RoHS

REACH deklaracija pateikiama paprašius

PAGRINDINĖS SAVYBĖS / PRIVALUMAI

Dviguba apsauga nuo perkrovos ir trumpojo jungimo

Žemas temperatūros kilimas ir energijos suvartojimas, praplečiantis akumuliatoriaus veikimo diapazoną

Didelė pertraukimo galia

PARAIŠKOS

Akumuliatoriaus apsauga

BDU ir PDU

Akumuliatoriaus jungiamoji dėžutė pagalbiniams įrenginiams

TAI/VISKAS

Elektros energijos saugykla

Akumuliatoriaus įkroviklis

Superkondensatorių bloko apsauga

Atsarginė nuolatinės srovės relės / atjungiklio / jungiklio apsauga

Techninės priežiūros saugos atjungimas (MSD)

Sertifikatai

is09001 iatf16949

Kilmė

Kinija

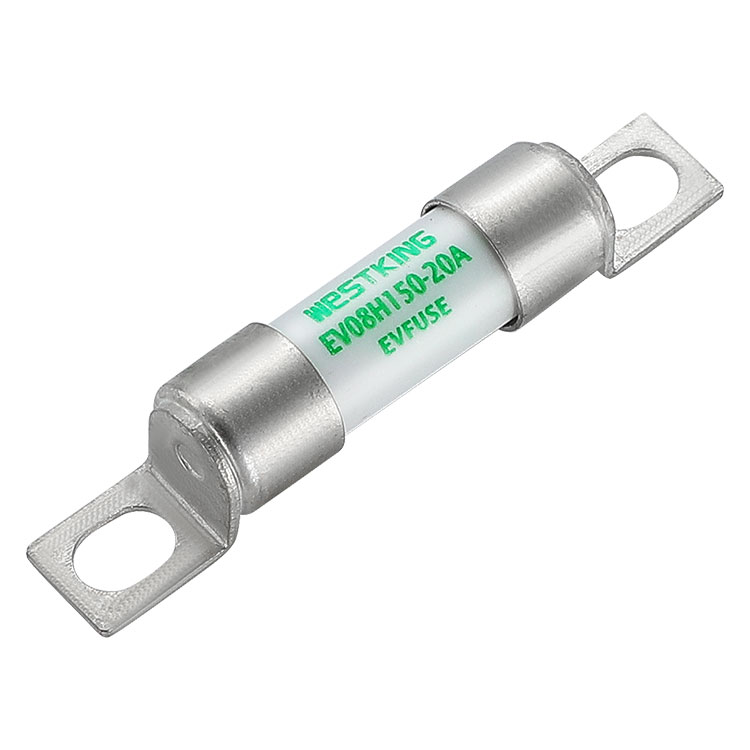

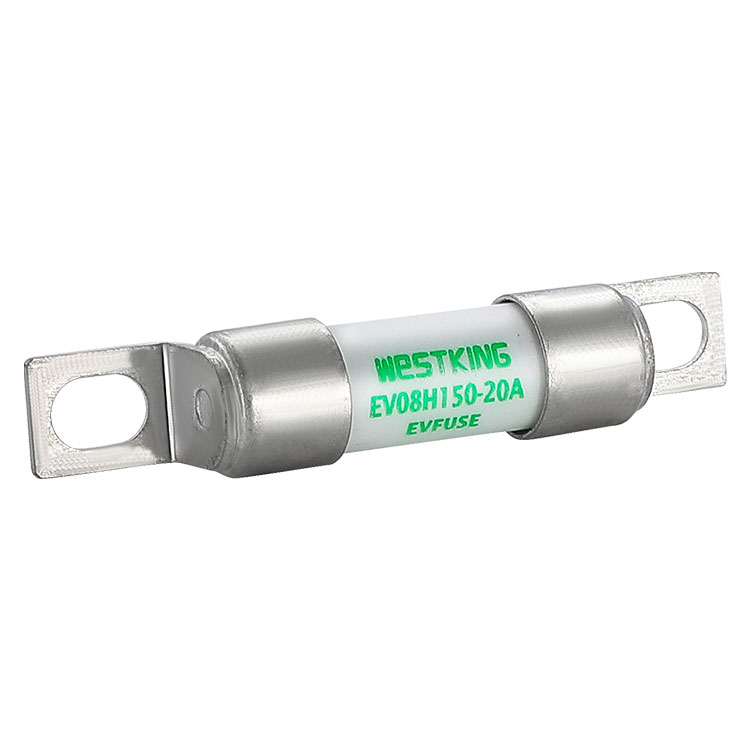

EV FUSE 150VDC EV08H150 apsauga EV ir akumuliatoriaus blokui

Tipas	I2t (A2s)		Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
Tipas	Tirpimas	Išvalymas	Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

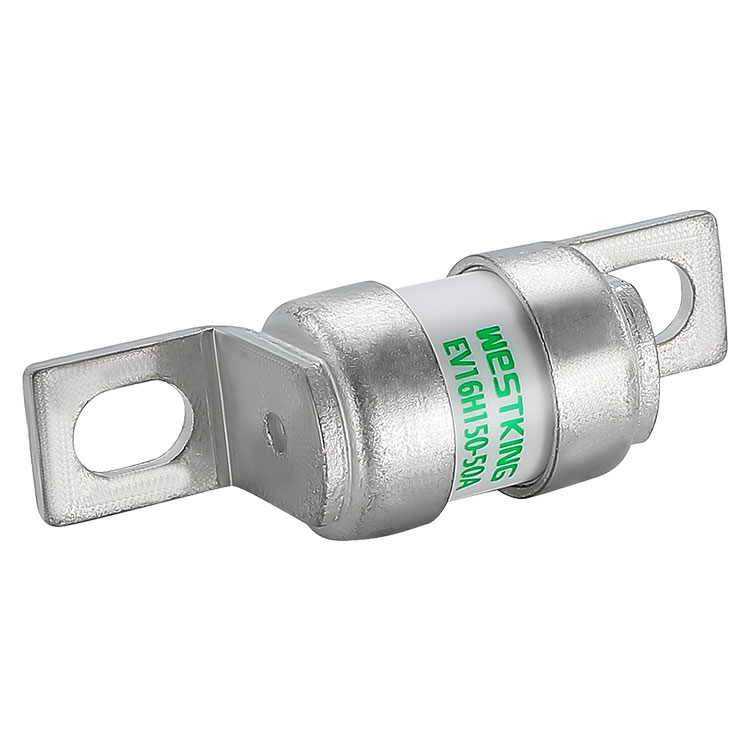

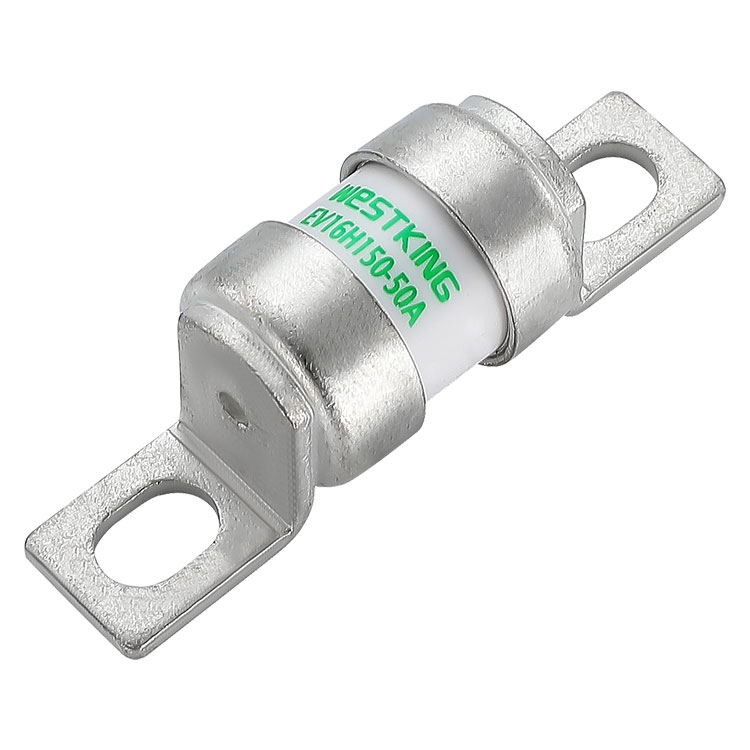

EV FUSE 150VDC EV16H150 apsauga EV ir akumuliatoriaus blokui

Tipas	I2t (A2s)		Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
Tipas	Tirpimas	Išvalymas	Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

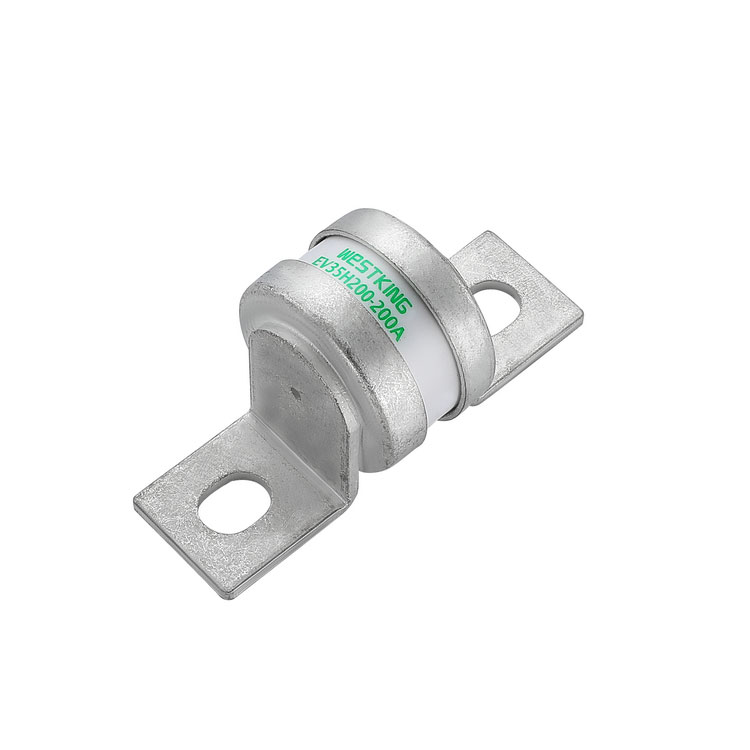

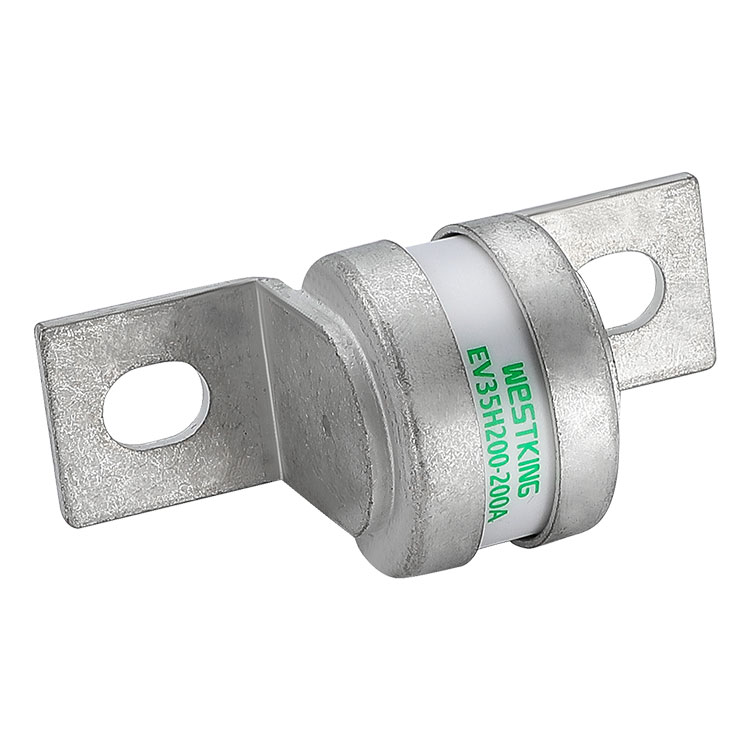

EV FUSE 200VDC EV35H200 apsauga EV ir akumuliatoriaus blokui

Tipas	I2t (A2s)		Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
Tipas	Tirpimas	Išvalymas	Galios praradimas 0,5 colio (w)	Grynasis svoris (g)
EV35H200–200A	5200	20500	3.00	154.3
EV35H200–250A	7000	30500	3.90
EV35H200–300A	10000	40000	4.50
EV35H200–350A	15000	60000	5.10
EV35H200–400A	20000	82000	5.50
EV35H200–450A	23000	120000	7.70
EV35H200–500A	28000	180000	9.80
