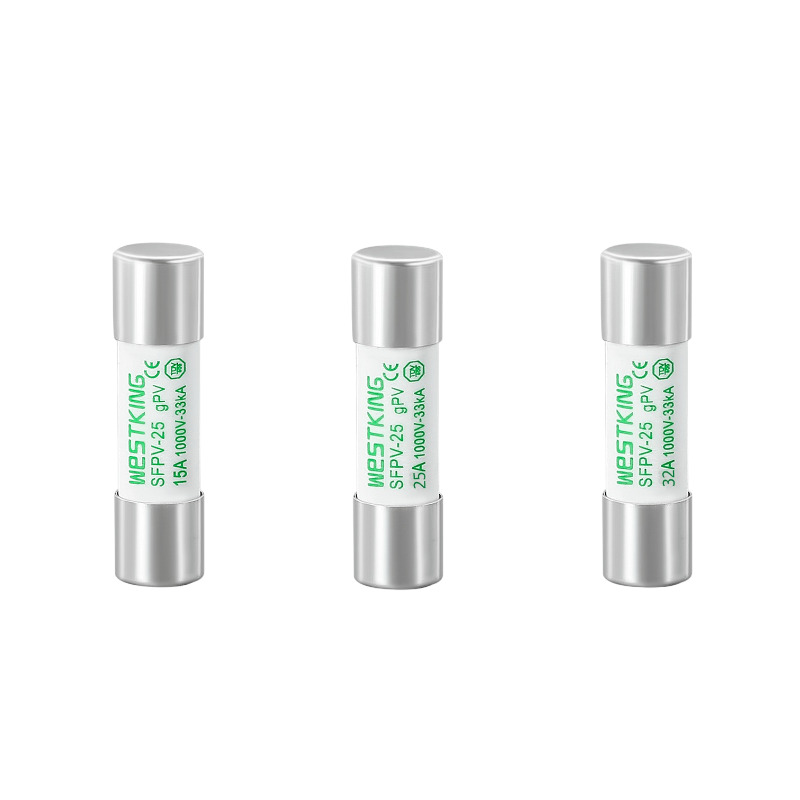

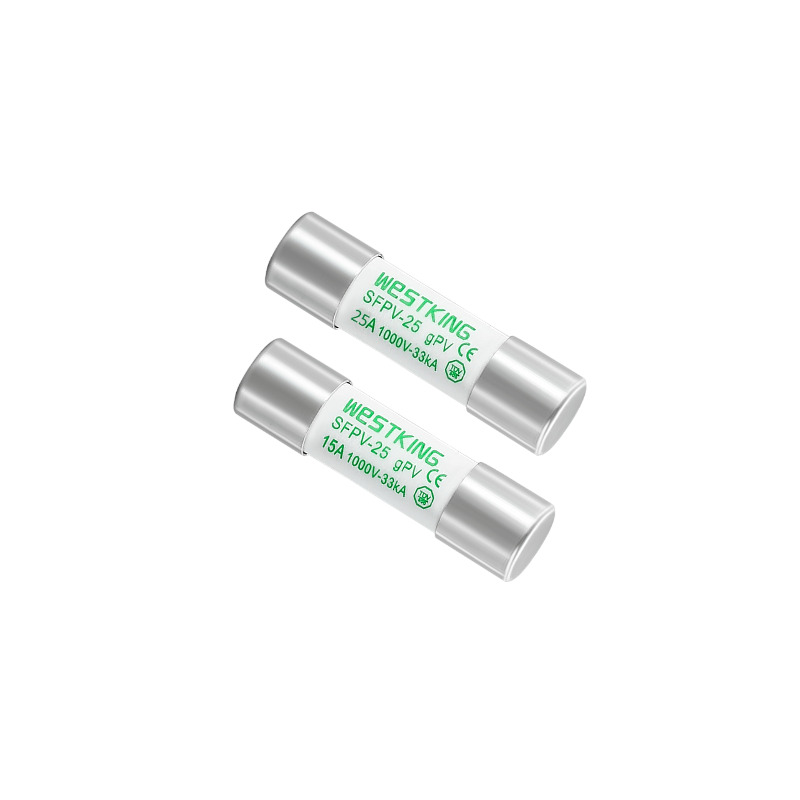

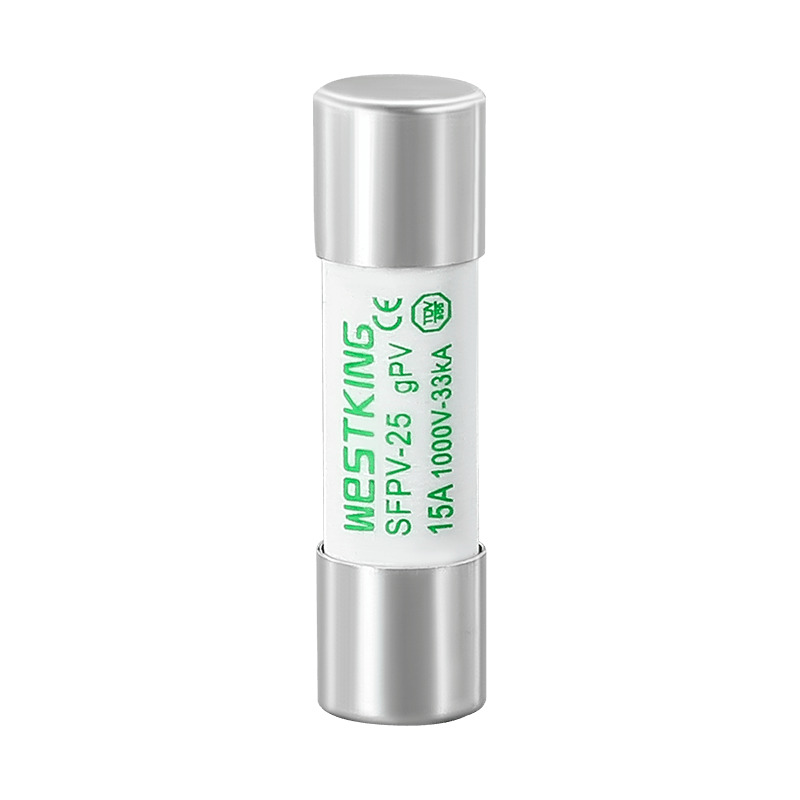

1000Vdc 10x38mm GPV PV saugiklio jungtis

Sukurtas specialiai fotovoltinėms sistemoms apsaugoti, Westking modelis SFPV-251000Vdc 10x38mm GPV PV saugiklio jungtisyra PV saugiklių serija, sukurta siekiant užtikrinti fotovoltinių įrenginių saugumą. Jo pažangi konstrukcija užtikrina puikų atsparumą temperatūrai ir srovės ciklams, todėl pailgėja sistemos eksploatavimo laikas. Modelis SFPV-25, kurio įtampa yra 1000 VDC, pasižymi maža minimalia pertraukimo galia – 1,35 karto didesnė už vardinę saugiklio srovės vertę. Tai leidžia saugiai nutraukti grandinę net esant tipiškoms žemos gedimo srovės sąlygoms, kurias sukuria PV matricos. Apsaugokite nuo tinklo neprijungtą arba prijungtą PV sistemą nuo netikėtų įžeminimo ir linijos gedimų naudodami Westking apsaugos saugiklių liniją.

1000Vdc 10x38mm GPV PV saugiklio jungtisTechniniai duomenys

•Jei aplinkos temperatūra aukštesnė nei 25°C, žr. WESTKING saugiklio temperatūros korekcijos koeficiento lentelę ir vartotojo vadovą.

1000Vdc 10x38mm GPV PV saugiklio jungtisStandartai

IEC/EN 60269-1 Saugiklių jungtys – bendrieji reikalavimai

IEC/EN 60269-6 Saulės fotovoltinių sistemų saugiklių jungtys

UL248-19 Fotovoltinių saugiklių jungtys

Atitinka RoHS reikalavimus

1000Vdc 10x38mm GPV PV saugiklio jungtisPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Išskirtinai maža gedimo srovės pertraukimo galia

Tvirta konstrukcija prailgina sistemos tarnavimo laiką

Atsparus temperatūros svyravimams

Patikimas veikimas esant ekstremalioms temperatūroms

1000Vdc 10x38mm GPV PV saugiklio jungtisPROGRAMOS

PV modulių apsauga in-line

Tinka naudoti kombaininėse dėžėse

Taikoma visoms fotovoltinėms sistemoms

Suteikia apsaugą PV sistemų eilučių/masyvo lygiu

Suderinamas su inverteriais ir akumuliatoriaus įkrovimo valdikliais

Sertifikatai

TUV CE

is09001 iatf16949

Kilmė

Kinija

t-I charakteristikos

Matmenys (mm)

Suderinami FUSE pagrindai

temperatūros korekcijos koeficientų diagrama

Apibūdinimas:

1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.

2. Leistinos naudojimo sąlygos yra nuo -40°C iki 85°C.

3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.

vartotojo vadovas

Šis vadovas skirtas gPV 1000Vdc 10x38mm saugikliui ir saugiklių laikikliui, kurie yra skirti saulės fotovoltinės energijos gamybos apsaugai.

1.Darbo sąlygos

1.1 Aplinkos oro temperatūra

Įprastos naudojimo sąlygos: Aplinkos oro temperatūra ne aukštesnė kaip 40°C; vidutinė aplinkos oro temperatūra per 24 valandas neviršija 35°C, o vidutinė vertė išmatuota per metus mažesnė; minimali aplinkos oro temperatūra ne žemesnė kaip -5°C. Leistinos naudojimo sąlygos: -40°C iki 85°C.

1.2 Aukštis virš jūros lygio

Įprastos naudojimo sąlygos: montavimo aukštis neviršija 2000 m. Leistinos naudojimo sąlygos: nuo 2000 m iki 4500 m. Aukščio parametrų korekcija: Didesnis aukštis pirmiausia lemia izoliacijos degradaciją, blogas šilumos išsklaidymo sąlygas ir oro slėgio pokyčius.

a) Kas 100 metrų padidinus aukštį, saugiklio temperatūra pakyla 0,1–0,5 tūkst.

b) Kas 100 metrų padidinus aukštį, vidutinė aplinkos temperatūra sumažėja maždaug 0,5 tūkst.

c) Paprastai atviroje aplinkoje naudojami saugikliai gali nepaisyti aukščio įtakos vardinei srovei ir vis tiek pasirinkti standartines sąlygas.

d) Saugikliams, naudojamiems uždaroje aplinkoje, jei korpuso aplinkos oro arba vidaus temperatūra ženkliai nemažėja didėjant aukščiui ir vis tiek gali siekti daugiau nei 40°C, reikia sumažinti vardinę srovę. Kas 1000 metrų padidinus aukštį, vardinė srovė sumažėja 2–5%.

1.3 Atmosferos sąlygos

Įprastos naudojimo sąlygos: Oras švarus, santykinė oro drėgmė ne didesnė kaip 50%, esant 40°C aplinkos oro temperatūrai; žemesnėje temperatūroje leidžiama didesnė santykinė oro drėgmė; tokiomis sąlygomis kartais dėl temperatūros pokyčių gali susidaryti vidutinis kondensatas. Įprastos naudojimo sąlygos: Nėra didelio kondensato, santykinė oro drėgmė iki 95%.

2. Montavimo sąlygos

Saugiklis turi būti montuojamas horizontaliai arba vertikaliai, atsižvelgiant į konkrečią situaciją. Elektrinis atstumas turi būti ne mažesnis kaip 8 mm, o valkšnumo atstumas turi būti ne mažesnis kaip 10 mm. PV saugiklio montavimo kategorija yra III klasė. Montavimo sąlygos yra tokios:

a) Vietoje, kurioje nėra didelės vibracijos ir smūgio.

b) Terpėje, kurioje nėra sprogimo pavojaus ir kurioje nėra dujų ar dulkių, galinčių korozuoti metalus arba suardyti izoliaciją (įskaitant laidžias dulkes).

c) Vietoje be lietaus ar sniego įsiskverbimo.

3. Diegimo būdas:

a) TH35 standartinio bėgio įrengimas;

b) Varžtų specifikacija: M5;

c) Rekomenduojamas montavimo sukimo momentas: 2,0 N·m;

d) Sukimo momento paklaida: ± 3%.

4. Pakavimas ir saugojimas

Pakuotė: WESTKING PV saugikliai yra gofruoto popieriaus vidinėse dėžutėse ir išorinėse dėžutėse su saugos etiketėmis, skirtomis lietui, atsparumu drėgmei ir trapumui.

Sandėliavimas: Temperatūra: -40°C iki 40°C; Santykinė oro drėgmė neviršija 70% esant 40°C, 80% esant 30°C ir 90% žemesnėje nei 20°C temperatūroje; atsparus drėgmei, vengti sąlyčio su skystu vandeniu ir deformacijos dėl drėgmės sugėrimo; ugniai atsparus.

5.Naudojimas ir priežiūra

PV saugiklius turi reguliariai valyti ir prižiūrėti profesionalus personalas, tikrinantis tvirtinimo detalių būklę, kad būtų užtikrintas saugus naudojimas. Kai išsilydo PV saugiklio jungtis, rekomenduojama ją pakeisti WESTKING PV saugikliu. Keisdami saugiklio elementą, iš PV saugiklio laikiklio pašalinkite dulkes ir kitus teršalus

Atidžiai perskaitykite šį vadovą, nes jis padės tinkamai naudoti saugiklius. WESTKING New Energy Technology Co., Ltd. savo klientams ne tik teikia aukštos kokybės saugiklius, bet ir siūlo visapusiškas technines paslaugas, padedančias vartotojams išspręsti elektros saugos problemas. Būdama pirmoji Kinijos įmonė, tirianti ir gaminanti nuolatinės srovės saugiklius, WESTKING tebėra įsipareigojusi teikti aukščiausios kokybės saugiklių gaminius, skirtus naujai energijos elektros sričiai.
