NT00 NT1 NT2 NT3 NT4 saugiklių jungtys

WESTKING NH(NT) Saugiklis sukurtas kaip kištukinio tipo saugiklis, įskaitant:

Saugiklio pagrindas (įskaitant gnybtų dangtelį ir fazės ekraną)

Saugiklio jungtis, besiliečianti su ašmenimis

Saugiklio keitimo įtaisas (žemos įtampos HRC saugiklio ištraukiklis)

„gG“ tipo NH saugiklis yra viso diapazono saugiklis, naudojamas kabeliams ir įrangai apsaugoti. Jie gali nutraukti bet kokį srovės viršįtampią – nuo ​​mažiausios lydiklio srovės iki pertraukimo galios. Todėl jie gali būti naudojami atskirai kaip apsauga, taip pat apsaugoti elektros įrangą ir pramonės įrenginius nuo labai didelių trumpojo jungimo srovių poveikio.

Techniniai duomenys

Standartai

IEC60269.1

IEC60269.2

DIN43620

Atitinka RoHS

REACH deklaracija pateikiama paprašius

NT00 NT1 NT2 NT3 NT4 saugiklių jungtysPAGRINDINĖS SAVYBĖS / PRIVALUMAI

Didelė pertraukimo galia

Įvairūs srovės ir įtampos lygiai

Paprasta konstrukcija, lengva montuoti ir prižiūrėti

Geras prisitaikymas prie aplinkos ir ilgaamžiškumas

NT00 NT1 NT2 NT3 NT4 saugiklių jungtysPARAIŠKOS

Pramoninės energijos paskirstymo sistemos:

Pastatų elektros sistemos

Maitinimo sistemos

Atsinaujinančios energijos sistemos

Transportas

Elektroninė įranga ir valdymo sistemos

NT00 NT1 NT2 NT3 NT4 saugiklių jungtysSertifikatai

• is09001 iatf16949 CCC

Kilmė

Kinija

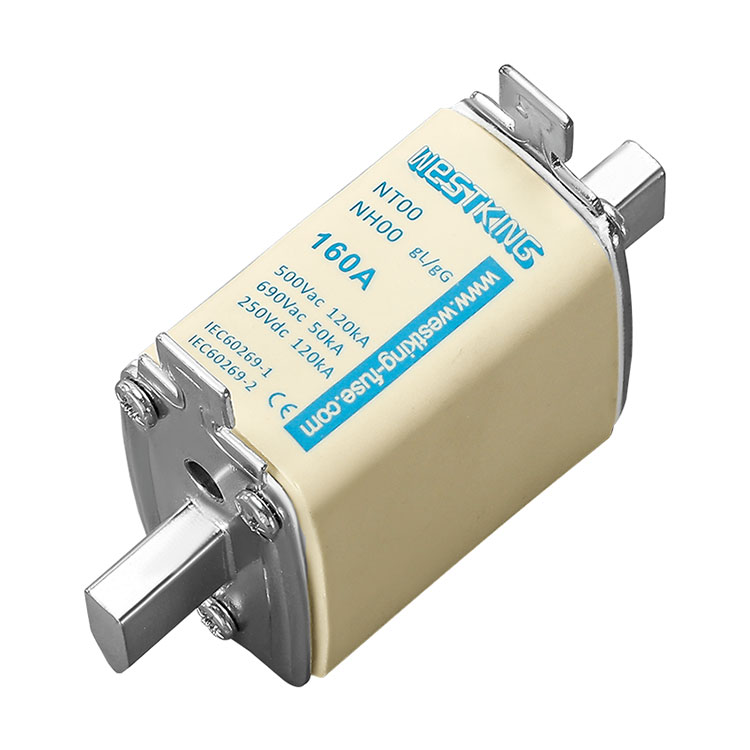

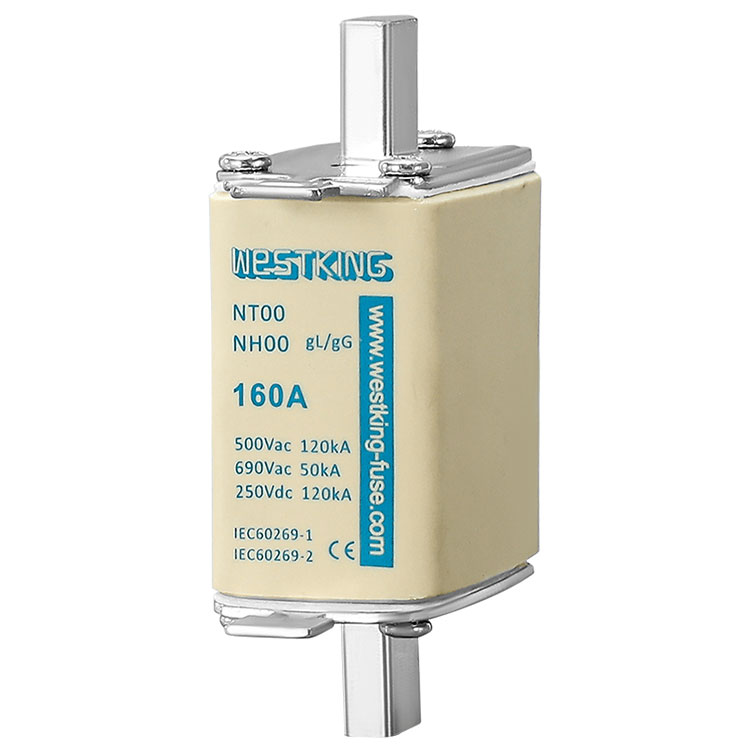

NH00(NT00) peilio saugiklio jungtis

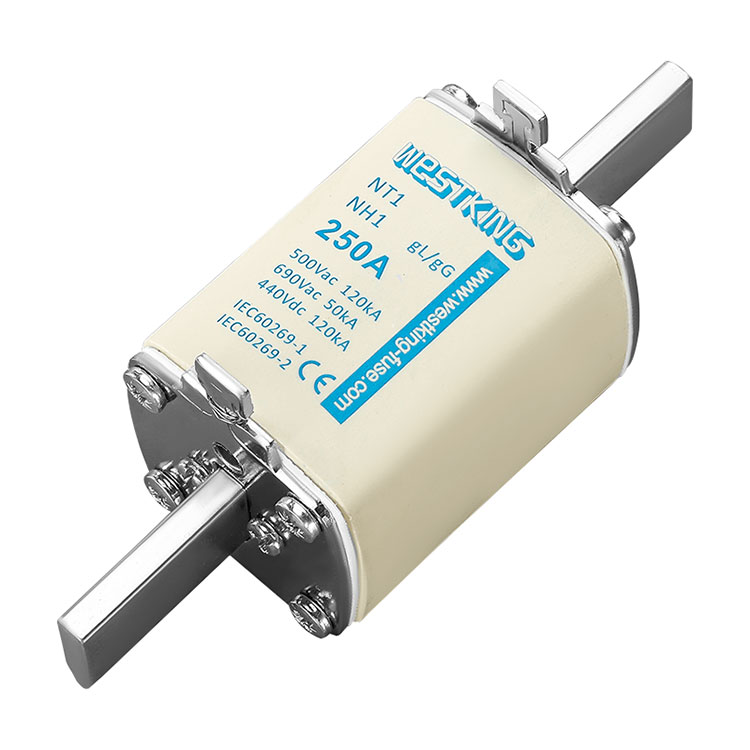

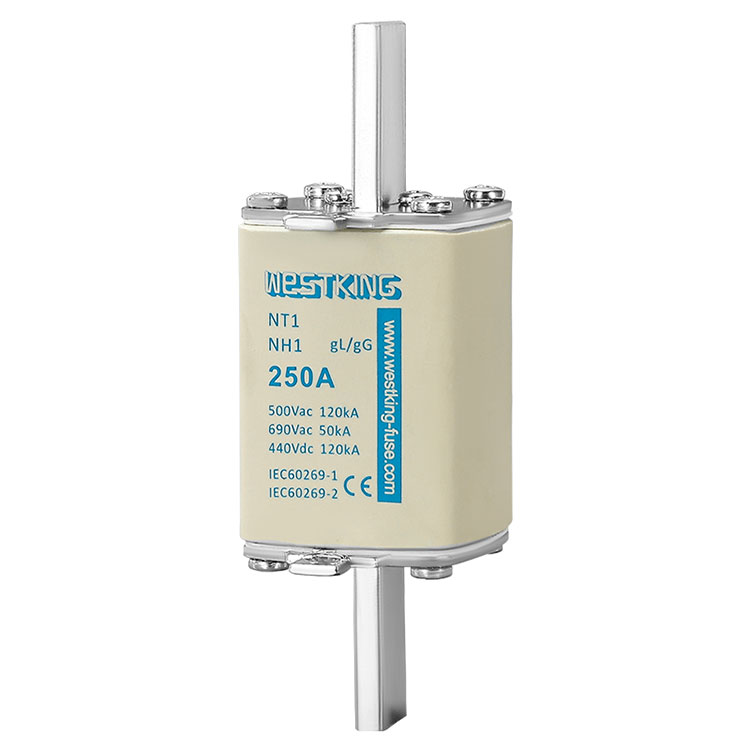

NH1(NT1) peilio saugiklio jungtis

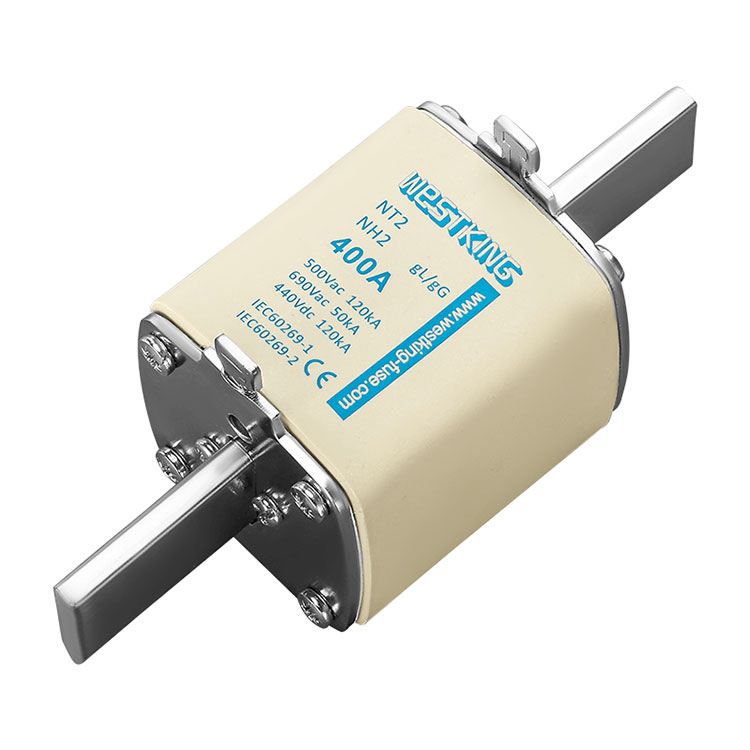

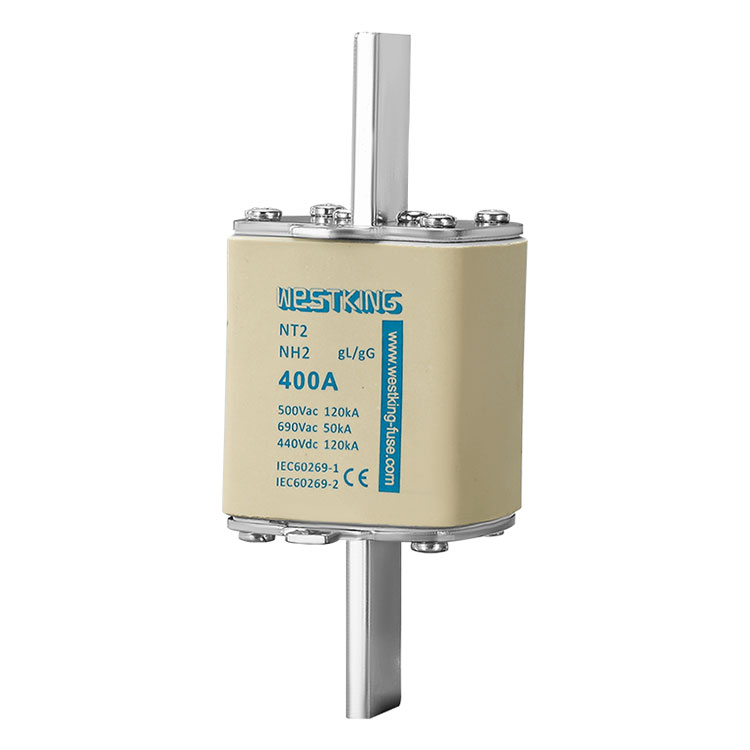

NH2(NT2) peilio saugiklio jungtis

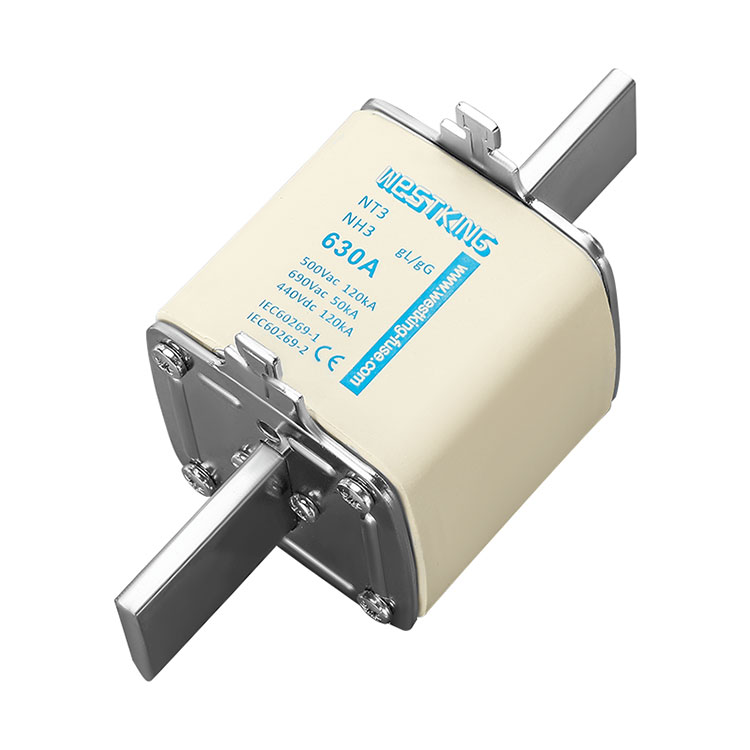

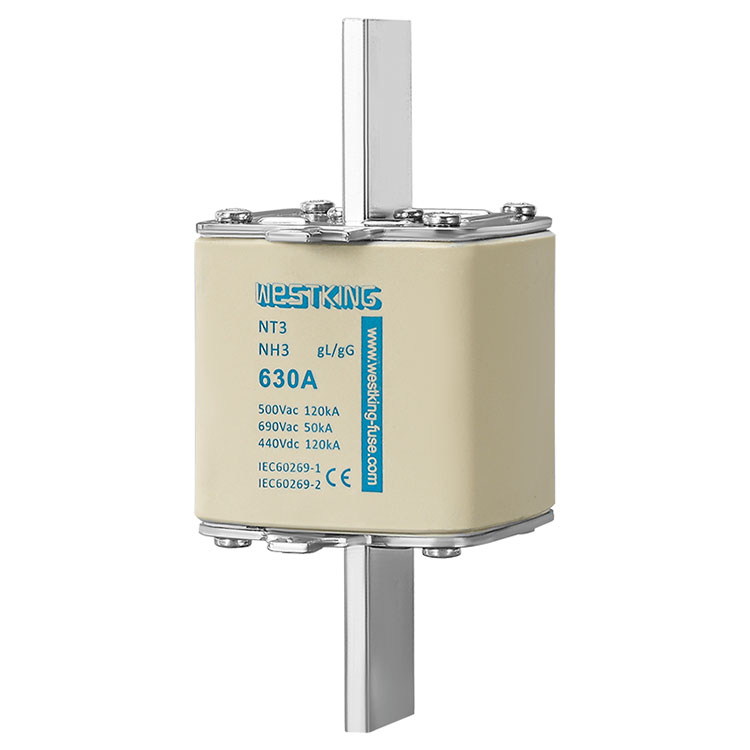

NH3(NT3) peilio saugiklio jungtis

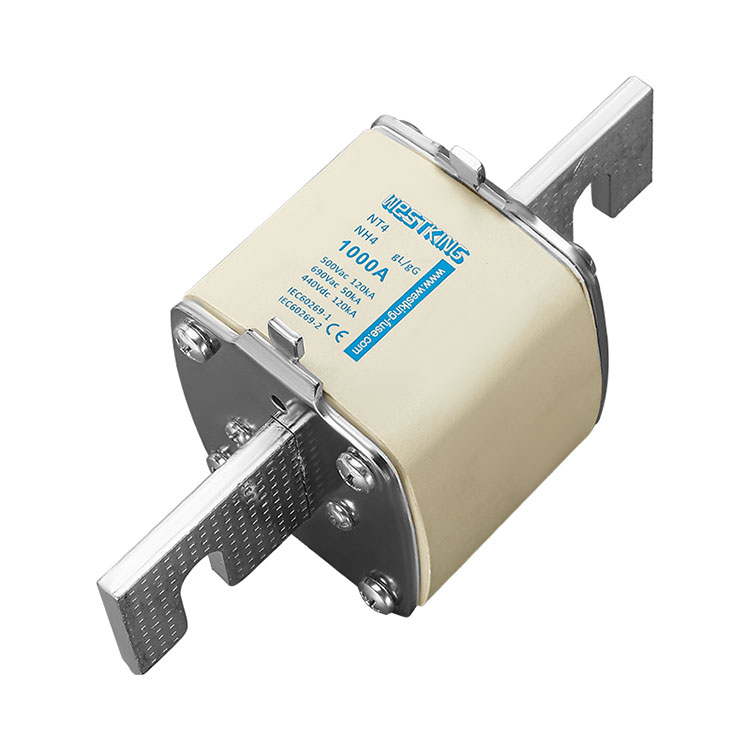

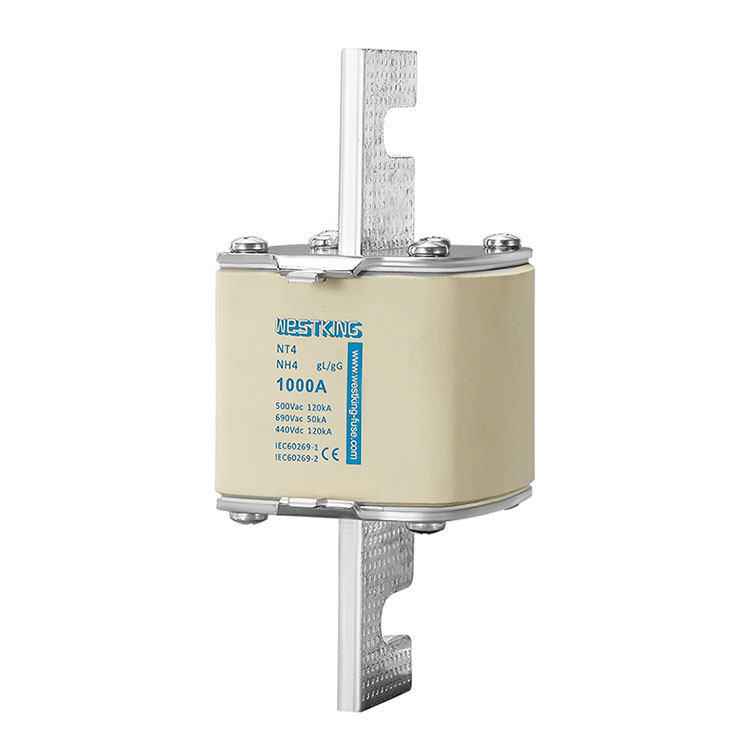

NH4(NT4) peilio saugiklio jungtis

„gG“ saugiklių jungčių laiko srovė

NH FUSE LINK

skerspjūvio schema

Įprasta NH (NT) saugiklio struktūra apima saugiklio elemento įdėjimą tarp dviejų konkrečių mentės kontaktų ir jo įdėjimą į keraminį vamzdinį elipsės arba stačiakampio skerspjūvio izoliatorių. Ašmenų kontaktai yra pritvirtinti prie galinės plokštės su sugriebimo antgaliu, kuris yra suderinamas su standartine NH pakaitine rankena, todėl galima įdėti ir išimti saugiklį. Indikatoriaus įtaisas, spyruoklinis indikatorius išoriniame galiniame paviršiuje arba mygtuko indikatorius prieš saugiklį, bus atidarytas, kai indikatoriaus laidas ištirps, rodydamas, kad saugiklis suveikė.

Saugiklio elementas, lemiantis saugiklio laiko srovės charakteristikas ir jo temperatūros kilimą, pagamintas iš varinės arba sidabrinės juostos, kruopščiai ir tiksliai pagamintas. Vienodas juostos storis, geras laidumas ir didelio tikslumo pjovimas užtikrina mažą galios išsklaidymą ir atitiktį nurodytoms laiko srovės charakteristikoms.

Keramikinis korpusas neleidžia į aplinką išsiskirti karštoms dujoms ir suskystintam metalui. Jis pagamintas iš aukštos kokybės pramoninės keraminės medžiagos, tokios kaip talkas ar aliuminio oksidas, kurios gali atlaikyti aukštą temperatūrą ir eksploatacijos metu susidarantį slėgį.

Galinėje plokštėje yra sugriebimo antgalis, suderinamas su standartine NH pakaitine rankena, leidžiančia įkišti ir išimti saugiklį su rankena. Kartu su keraminiu vamzdžiu galinė plokštė sudaro slėgiui atsparų apvalkalą lanko perjungimui.

Silicio smėlis yra būtinas norint apriboti srovę. WESTKING New Energy Company paprastai naudoja didelio cheminio ir mineraloginio grynumo kristalinį silicio dioksido smėlį (silicio oksido kiekis didesnis nei 99,9%), kuris po džiovinimo visiškai neturi drėgmės. Nurodytas dalelių dydžio pasiskirstymas ir optimalus silicio smėlio užpildymo tankis yra pagrindiniai perjungimo funkcijos reikalavimai.

Indikatoriaus įtaisas gali greitai aptikti veikiantį saugiklį. Jei jis turi pakankamai didelę spyruoklės jėgą, jis taip pat gali tarnauti kaip smogtuvas, valdantis miniatiūrinį jungiklį arba atleidimo įtaisą.

Lydmetalis gali konvertuoti laiko srovės charakteristikas į mažesnę lydymosi srovę. Renkantis lydmetalą, ypatingas dėmesys turėtų būti skiriamas lydmetalio legiravimo poveikiui litavimo taške, kai jis tirpsta. Lydmetalis turi būti lituojamas tinkamoje padėtyje, o lydmetalio kiekis turi būti tinkamas.

Mentės kontaktai naudojami elektra ir mechaniškai sujungti saugiklio korpusą ir pagrindą, yra pagaminti iš vario arba vario lydinio, su sidabruotu paviršiumi. Kai naudojami specialiems tikslams korozinėse dujose, taip pat naudojami skardos arba nikelio padengti kontaktai.

Dėl savo aukštos kokybės medžiagų ir išskirtinio meistriškumo WESTKING NH saugiklis užtikrina patikimą energijos perdavimo ir paskirstymo saugumą. Naudojimo metu reikia atkreipti dėmesį į aptikimą ir priežiūrą, kad būtų užtikrinta gera kiekvieno komponento būklė, užtikrinant saugų elektros įrangos veikimą.
