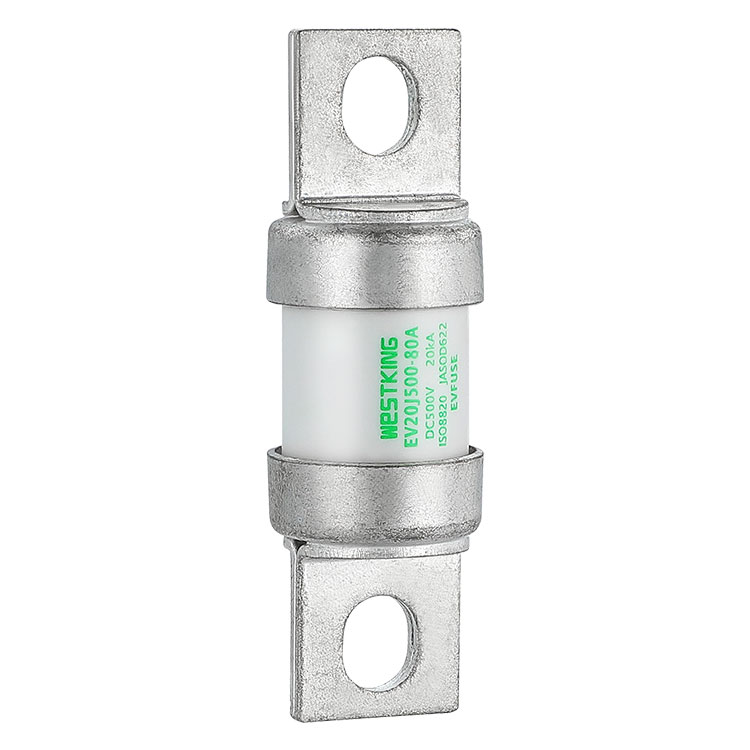

J EV saugiklis 500VDC serija

J EV saugiklis 500VDC serijaWESTKING Type J Kelių transporto priemonės Saugiklių jungtys yra 500VDC ir 750VDC įtampos. Jie dažniausiai naudojami kaip pagrindiniai grandinės apsaugos elementai PDU, kurių srovės svyruoja nuo 50A iki 600A, tinka įvairiems transporto priemonių modeliams. WESTKING EV FUSE taip pat naudoja pažangias medžiagas ir technologijas, užtikrinančias normalų veikimą atšiaurioje aplinkoje, pvz., aukštoje temperatūroje, drėgmei ir vibracijai, taip padidinant elektromobilių saugumą ir patikimumą.

J EV saugiklis 500VDC serijaTechniniai duomenys

J EV saugiklis 500VDC serijaMedžiagos aprašymas:

1- Saugiklio vamzdis pagamintas iš labai tvirtos 95% aliuminio oksido keramikos;

2- Saugiklio elementas yra pagamintas iš importuotos japoniškos medžiagos ir yra tiksliai štampuojamas.

J EV saugiklis 500VDC serijaStatybos procedūra:

1- metaliniai variniai komponentai pirmiausia kniedijami, o po to vėl suvirinami;

2- Vidinis kvarcinis smėlis apima WESTKING išskirtinį kietėjimo apdorojimo procesą, kuris apsaugo nuo produkto atsiskyrimo ir lanko purslų, kuriuos sukelia linijos gedimai dinaminio veikimo metu.

Standartai

ISO8820-8

GAUKITE D622

Pagaminta pagal ITAF16949 kokybės sistemą, kad atitiktų automobilių reikalavimus

Atitinka RoHS

REACH deklaracija pateikiama paprašius

PAGRINDINĖS SAVYBĖS / PRIVALUMAI

Didelė viršįtampio srovės varža

Atlaiko atšiaurias vairavimo sąlygas

Saugios ir patikimos lydymosi savybės

Dviguba apsauga nuo perkrovos ir trumpojo jungimo

Žemas temperatūros kilimas ir energijos suvartojimas, praplečiantis akumuliatoriaus veikimo diapazoną

Didelė pertraukimo galia

Aukštas važiavimo dviračiu našumas

PARAIŠKOS

Akumuliatoriaus apsauga

BDU ir PDU

Akumuliatoriaus jungiamoji dėžutė pagalbiniams įrenginiams

TAI/VISKAS

Elektros energijos saugykla

Akumuliatoriaus įkroviklis

Superkondensatorių bloko apsauga

Atsarginė nuolatinės srovės relės / atjungiklio / jungiklio apsauga

Techninės priežiūros saugos atjungimas (MSD)

Sertifikatai

is09001 iatf16949

Kilmė

Kinija

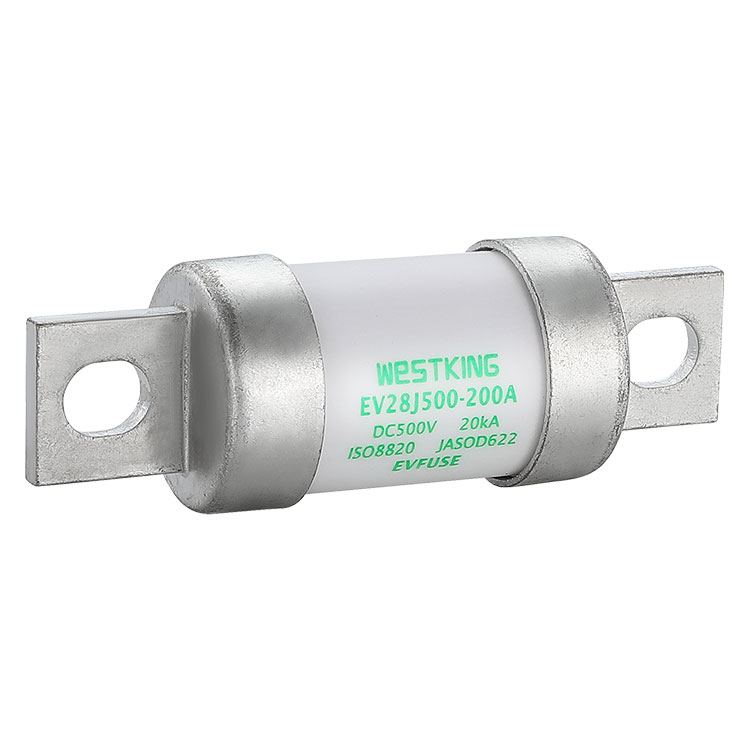

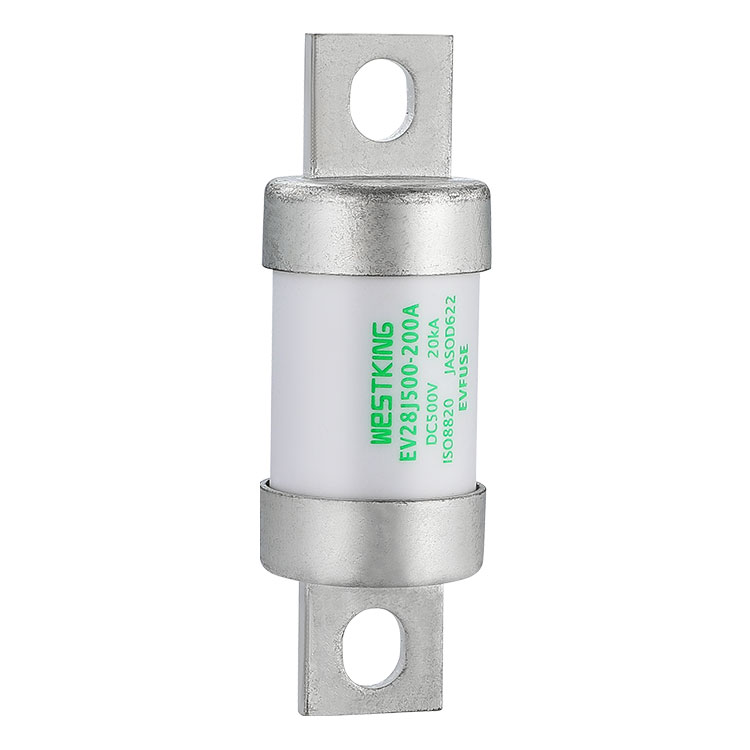

Elektromobilio maitinimo saugikliai 500VDC EV28J500 akumuliatoriaus bloko apsauga

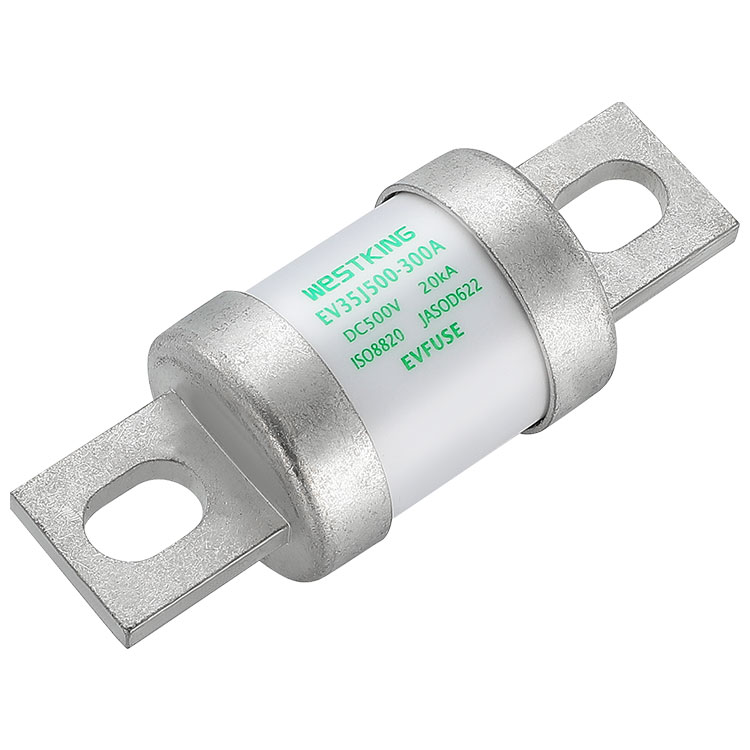

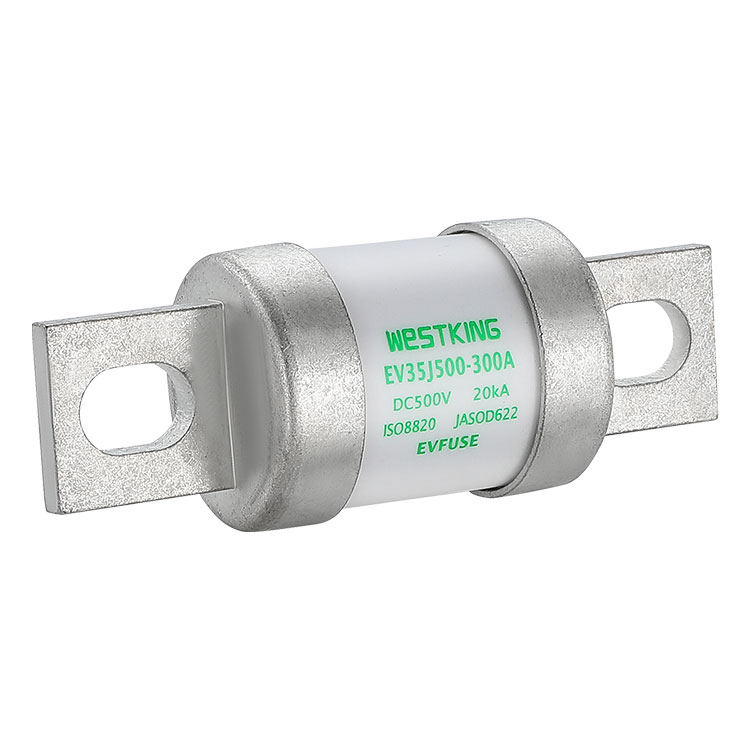

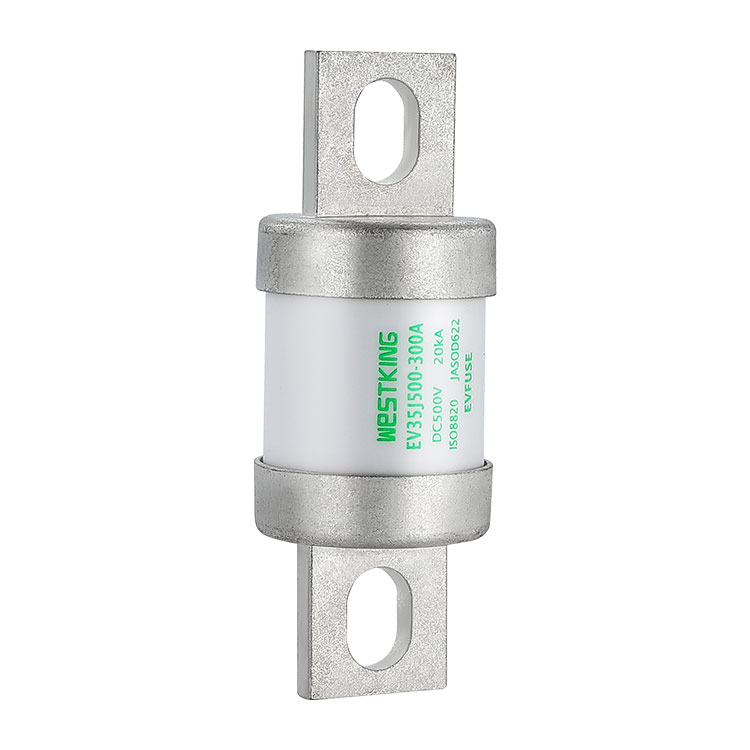

Elektromobilio maitinimo saugikliai 500VDC EV35J500 akumuliatoriaus bloko apsauga

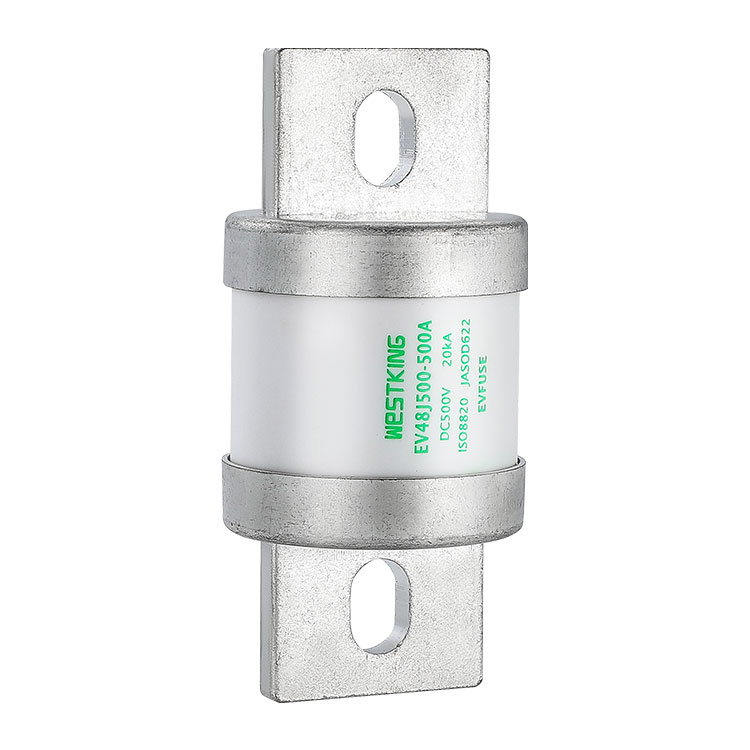

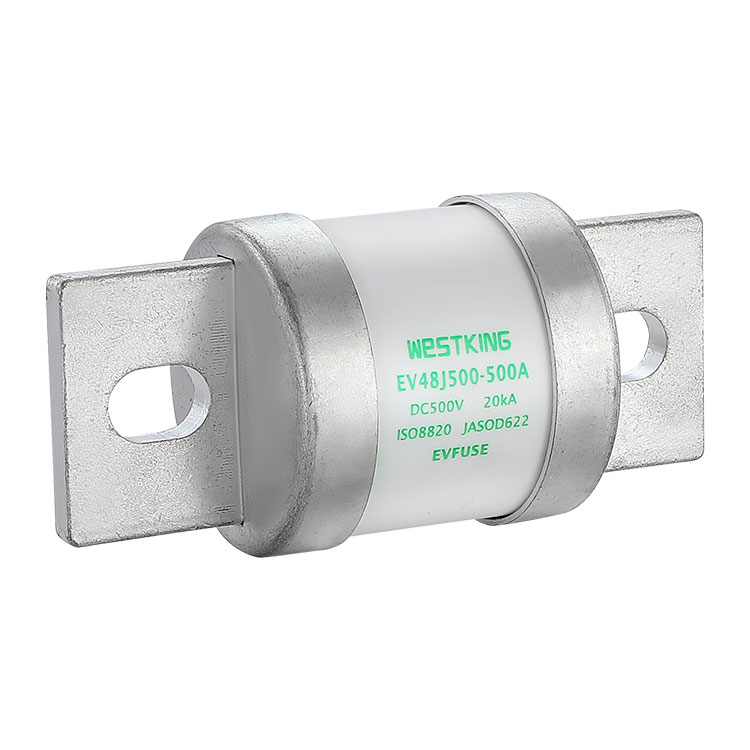

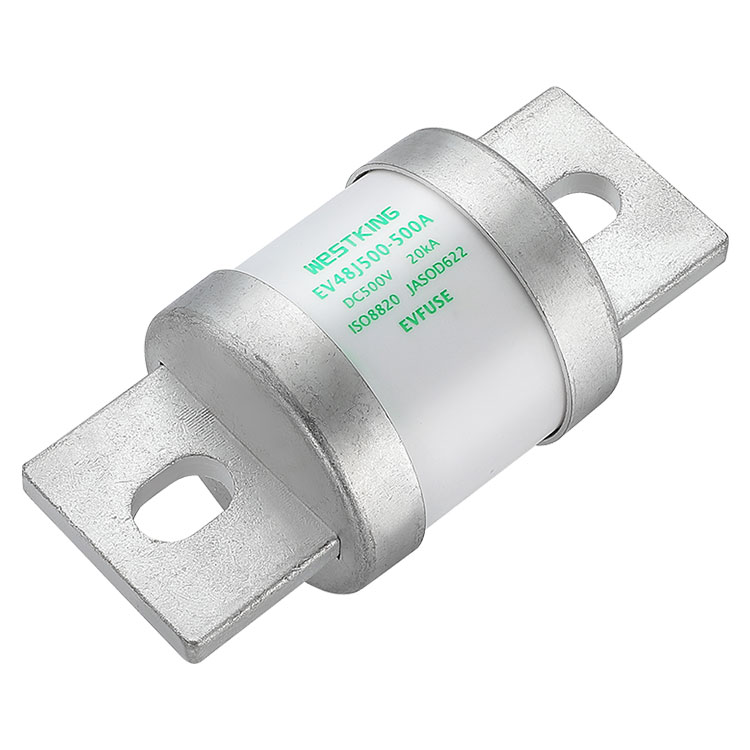

Elektromobilio maitinimo saugikliai 500VDC EV48J500 akumuliatoriaus bloko apsauga

EV FUSE t-I charakteristikos

temperatūros korekcijos koeficientų diagrama

Aprašymas:

1. Saugiklis normaliai veikia temperatūrų diapazone nuo -5°C iki 40°C, todėl papildomai taisyti nereikia.

2. Leidžiamos naudojimo sąlygos yra nuo -40°C iki 85°C.

3. Leidžiamų naudojimo sąlygų diapazone žr. šią lentelę.

WESTKING supažindins su AUTOMOTIVE GRADE EVFUSE struktūra, kuri gerokai skiriasi nuo kitų gamyklų, ir tai yra saugiklių konstrukcija, specialiai sukurta naujos energijos elektra varomoms transporto priemonėms.

1-Metalinis galinis dangtelis ir violetinės varinės kojelės yra tvirtai pritvirtintos kniedėmis ir pakartotinai suvirinant, kad būtų užtikrintas jų stabilumas nuo vibracijos.

2-Saugiklio vamzdis pagamintas iš didelio aliuminio oksido keramikos, galinčios atlaikyti elektros lanko poveikį ir išlaikyti savo formą aukštoje temperatūroje.

3-Saugiklio elementas pagamintas iš importuotų japoniškų lydinių medžiagų, užtikrinančių jo atsparumą dabartiniams triukams.

4 - Lanko gesinimo terpė yra didelio grynumo kvarcinis smėlis, selektyviai išvalytas ir apdorotas.

5-WESTKING sukurta kietėjimo procedūra naudojama kvarciniam smėliui sukietinti, neleidžiant saugiklio elementui suskilti dėl vibracijos ir efektyviai sušvelninti elektros lanko smūgių intensyvumą.

6. Siekiant sumažinti pasipriešinimą, vidinis ir išorinis galų dangteliai pritaikyti trukdžiams.
